اجزا پمپ حفره پیشرونده سیپکس (SEEPEX)

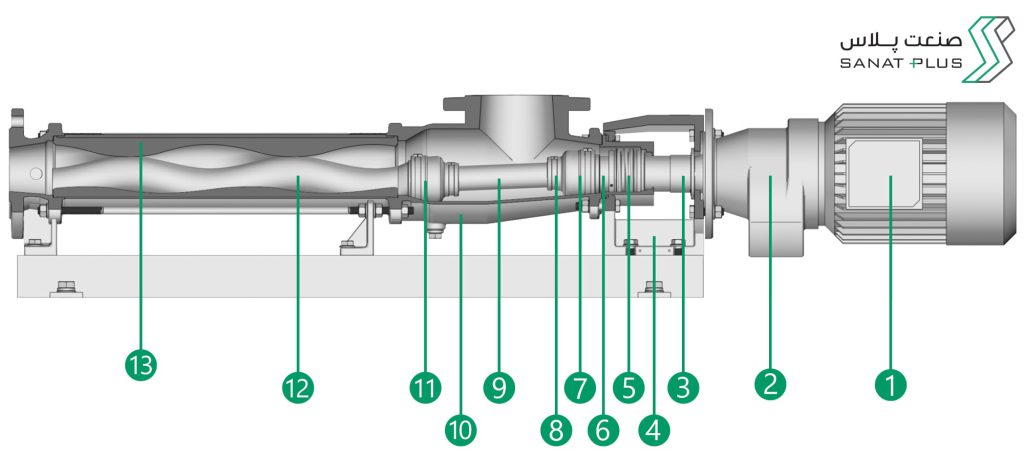

اگر بخواهیم به شکل کلی به ساختار داخلی پمپ های مارپیچی سیپکس نگاه کنیم ، می توان گفت ساختمان و اجزای تشکیل دهنده این دسته از پمپ ها ، ساده می باشد. اما برای شناخت کافی و آگاهی در نحوه عملکرد صحیح مونو پمپ سیپکس (SEEPEX) نیاز است که به شکل دقیق با تمامی قطعات مورد استفاده در این پمپ ها ، آشنا بشویم. در تصویر زیر نمای کلی یک پمپ تک اسکرو (پمپ حفره ای) را مشاهده می کنید :

1. الکتروموتور
2. پایه و محفظه اتصال موتور
3. پلاگین اتصال شفت موتور : جهت سهولت در تعویض آببند ها و قطعات دوار پمپ
4. پایه های اتصال کوپلینگ به شاسی
5. آببند شفت (به صورت گلند پکینگ یا آببند مکانیکی)
6. اتصال شفت به روتاری جوینت (Rotary Joint) یا مفصل گردان
7. مفصل گردان (روتاری جوینت)
8. غلاف (بوش) میل لنگ
9. میل لنگ مفصل گردان
10. کیسینگ
11. مفصل گردان (روتاری جوینت)
12. روتور
13. استاتور

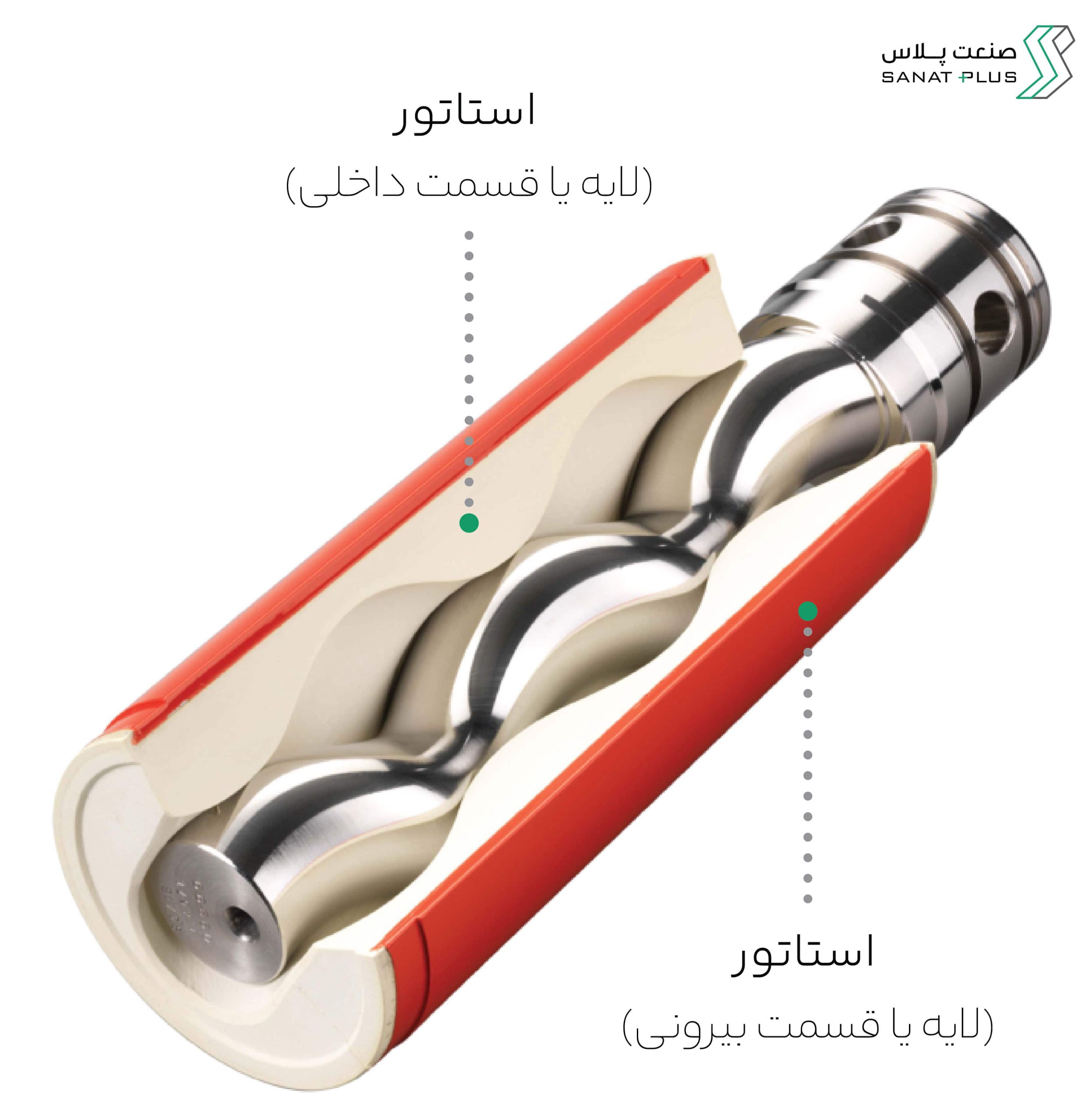

جنس استاتور و کاربرد آن در پمپ حفره پیشرونده

استاتور یک محفظه می باشد که روتور یا ماردون درون آن قرار گرفته است. استاتور یک الگوی حرکت سیال بوده که فراز و نشیب هایی متناسب به گام های روتور دارد. این ساختار در مونو پمپ سیپکس (SEEPEX) و تمامی پمپ های حفره ای یکی یکسان می باشد.

زمانی که ماردون به واسطه محور محرک نیروی مکانیکی مورد نیاز را دریافت می کند شروع به گردش کرده که این حرکت دورانی بر اساس عمق و طول گام های روتور (هر دو گام یک استیج محسوب می شود) نیروی کافی را برای انتقال سیال بوجود می آورد. اینجا دقیقا این سطوح غیر همسان و به اصطلاح مارپیچی استاتور نقش خود در عملکرد پمپ را مشخص می کند ؛ در حقیقت گام های ماردون در این فضاها قرار گرفته و باعث حرکت منظم روتور می گردد.

استاتور معمولا دو قسمت دارد ، بخش داخلی آن که با سیال در تماس می باشد از جنس الاستومری و یا از جنس موادی مقاوم در برابر سایش و خوردگی مانند پلی پروپیلن می باشد. بخش بیرونی استاتور هم از جنس استیل ، هم فولاد ضد زنگ و چدن ساخته می شود.

توجه به انتخاب نوع متریال استاتور نکته مهم در عملکرد و اصطحلاک پمپ می باشد. به طور مثال در صنایع دارویی و خوراکی که با سیالات حلال در ارتباط می باشند باید جنس بدنه بیرونی استاتور را استیل و جنس قسمت داخلی استاتور را از PP یا PTFE در نظر گرفت.

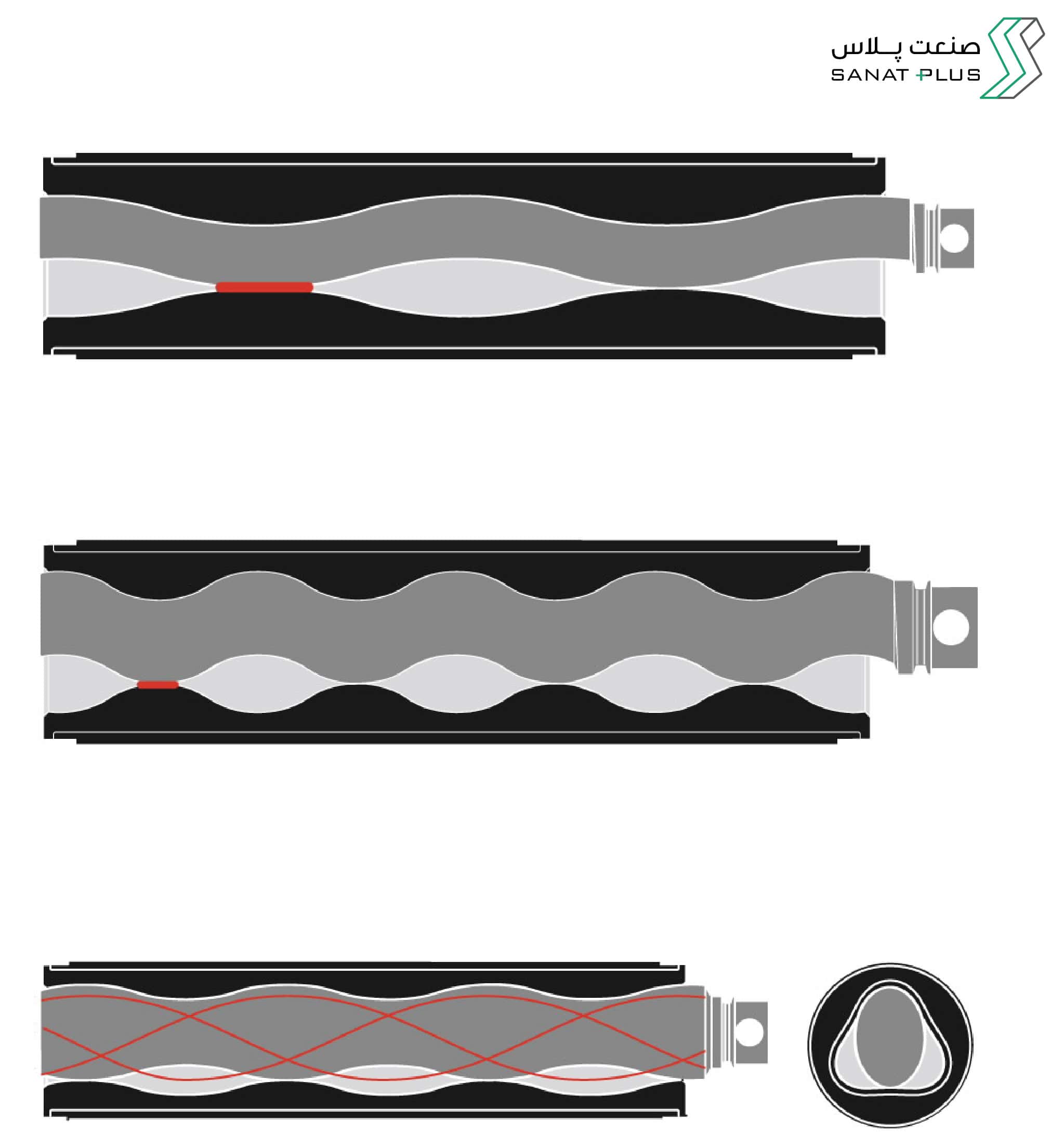

عملکرد روتور در پمپ حفره پیشرونده (مارپیچی)

روتور نقش اساسی را در ایجاد جریان و انتقال سیال ایفا می‌کند. روتور در مونو پمپ سیپکس (SEEPEX) به صورت متحرک درون استاتور قرار می‌گیرد و تحت تأثیر قدرت مکانیکی حرکت می‌کند. درواقع نحوه ی عملکرد روتور به سه بخش کلی تعریف می شود :

• ایجاد جریان مستمر : روتور ، که شامل یک لوله متحرک است، به وسیلهٔ قدرت مکانیکی در داخل استاتور حرکت می‌کند. این حرکت باعث ایجاد جریان سیال در داخل لوله یا همان محفظه استاتور می‌شود. با توجه به شکل و ساختار لوله روتور ، جریان سیال در داخل محفظه به صورت هلیکالی یا لوله‌ای تشکیل می‌شود.
• انتقال سیال : حرکت روتور در داخل استاتور باعث انتقال سیال از ورودی به خروجی پمپ می‌شود. هنگامی که روتور حرکت می‌کند، حجم سیال در داخل مسیر استاتور تغییر می‌کند و سیال به سمت خروجی پمپ هدایت می‌شود. این انتقال سیال به صورت پیوسته و مستمر ادامه می‌یابد تا سیال به خروجی پمپ برسد.
• ایجاد فشار : حرکت روتور در داخل استاتور باعث ایجاد فشار سیال می‌شود. با تغییر حجم داخل لوله روتور، فشار سیال افزایش می‌یابد و سیال به صورت فشاردهی به سمت خروجی پمپ حرکت می‌کند. این فشار ساختاری است که بر اثر حرکت روتور در داخل استاتور ایجاد می‌شود و باعث انتقال قدرت به سیال می‌شود.

به طور کلی، روتور در مونو پمپ با حرکت در داخل استاتور ، جریان لازم برای حرکت سیال را ایجاد کرده و با افزایش فشار ، سیال را از ورودی به خروجی پمپ منتقل می کند. این عملکرد روتور باعث انتقال سیال به صورت مستمر و با قدرت به طول لوله خروجی می‌شود.

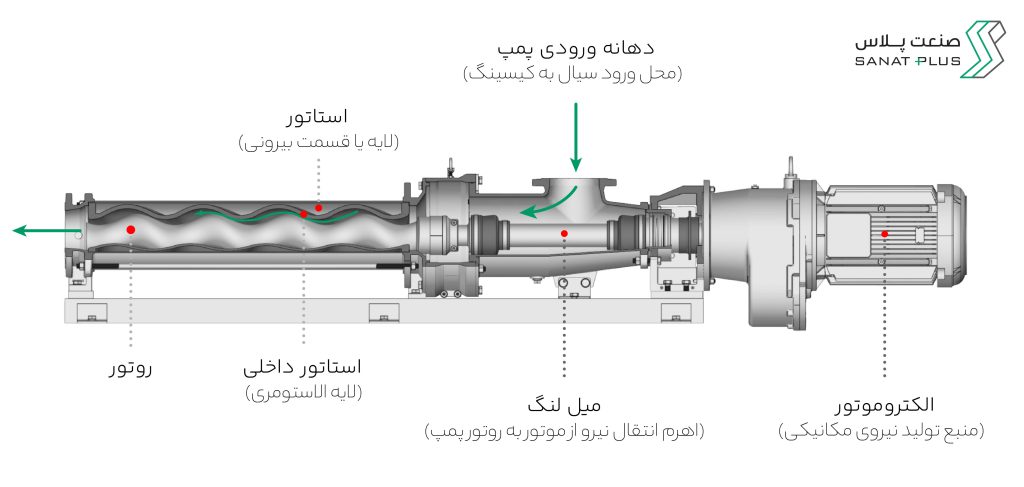

عملکرد مونو پمپ سیپکس (SEEPEX)

برای اینکه به طور واضح متوجه بشیم این جابه جایی چگونه انجام می گیرد کافی است این پاراگراف را تا انتها مطالعه فرمائید. پمپ های ماردونی یا حفره ای که به پمپ های تک اسکرو نیز شناخته می شود یک نوع پمپ جابه جایی مثبت روتاری محسوب می شود که از سه بخش کلی تشکیل شده است :

• الکتروموتور : تجهیزی است که وظیفه تولید نیروی مکانیکی یا اصطلاحا نیروی محرکه اولیه را بر عهده دارد. الکتروموتور انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند و این نیرو به واسطه شفت (محور محرک به روتور پمپ منتقل می گردد)
• روتور : ماردون قطعه دواری است که با گام های بزرگ درون پمپ قرار گرفته ، حرکت دورانی روتور سبب حرکت سیال به داخل محفظه پمپ و در نهایت انتقال آن به سمت خروجی می شود. هر دو گام ماردون حدود 8 بار فشار تولید می کند ، از عواملی که در میزان دبی تأثیر دارد ، قطر روتور ، تعداد و عمق گام های روتور می باشد.
• استاتور : قطعه ای است که ماردونی درون آن قرار گرفته ، جنس قسمت داخلی آن الاستومری و جنس بیرونی آن استیل یا فولاد می باشد.

در واقع با در مدار قرار گرفتن الکتروموتور ، نیروی مکانیکی مورد نیاز به واسطه شفت به ماردونی پمپ منتقل می گردد ؛ حرکت ماردونی درون استاتور به صورتی می باشد که در هر گردش و با توجه به گام های ماردون ، فاصله ای کم بین روتور و استاتور ایجاد میکند که این عامل سبب ایجاد خلاء نسبی در محفظه پمپ می گردد ، این خلاء بوجود آمده باعث مکش سیال از دهانه ورودی پمپ شده و وقتی سیال وارد استاتور می گردد ، با گردش دورانی روتور ، سیال به حرکت درآمده و به سمت دهانه خروجی پمپ حرکت می کند.

کاربرد مونو پمپ سیپکس (SEEPEX)

قبل از اینکه به کاربرد پمپ های ماردونی یا حفره ای سیپکس اشاره کنیم ، باید این نکته را در نظر داشت که پمپ های روتاری SEEPEX همانند لوب پمپ در دسته پمپ های غلیظ کش قرار گرفته و با توجه به نوع عملکردشان کاربرد فراوانی در صنایع مختلف دارند. برای درک بهتر از موارد استفاده مونو پمپ سیپکس (SEEPEX) با یک مثال ساده ، این موضوع را برای شما عزیزان شرح می دهیم. فرض کنید در یک محیط صنعتی مانند پتروشیمی ها ، پالایشگاه ها یا کارخانجات برای انتقال و جابه جایی سیالات غلیظ که ویسکوزیته بالایی دارند (مقاومت در برابر جاری شدن) نمی توان از هر پمپی برای انتقال سیال مورد نظر استفاده نمود.

به طور مثال در صنایع خوراکی ، یک کارخانه تولید شکلات را در نظر بگیرد که پس فرآیند تولید شکلات برای منتقل کردن شکلات از مخزن های تولید شده به سایر بخش های دیگر جهت بسته بندی باید از پمپ های غلیظ کش که توانایی و قدرت لازم جهت جابه جایی سیال را دارند ، استفاده کرد ؛ مشخصا مونو پمپ یکی از گزینه های مناسب و مطلوب می باشد که خیالی آسوده بتوان سیال مورد نیاز را انتقال دهند.

کاربرد مونو پمپ سیپکس در حفاظت محیط‌ زیست

از لحاظ عملکردی یکی از بهترین گزینه هایی که به حفاظت از محیط زیست کمک می کنند، مونو پمپ های سیپکس هستند. مزایای مونو پمپ سیپکس بسیار فراوان است. این پمپ ها با عملکرد قوی و بهره وری بالا، به صورت مداوم مواد را منتقل می کنند که این ویژگی باعث کاهش ضایعات و هدر رفت های محیطی می شود. بدین ترتیب، استفاده از مونو پمپ های سیپکس در فرآیند های صنعتی منجر به بهبود شرایط محیط زیستی می شود.

برای حفاظت بیشتر از محیط زیست و خرید مونو پمپ سیپکس، ارتقای استاندارد ها و کاهش مصرف انرژی باید مورد توجه قرار گیرد. انتخاب این پمپ ها با توجه به عملکرد برتر و کاهش مصرف انرژی، نه تنها به بهره وری بیشتر و کاهش هزینه های عملیاتی کمک می کند بلکه تأثیرات منفی بر محیط‌ زیست را نیز کاهش می دهد. فروش مونو پمپ سیپکس توسط صنعت پلاس با ارائه مشاوره های لازم و اطلاعات دقیق در خصوص ویژگی ها و عملکرد مونو پمپ سیپکس صورت می گیرد.

این ارائه دهنده با توجه به تمرکز بر حفاظت از محیط‌زیست و ارائه محصولات با کیفیت، امکان انتخاب بهترین مدل و نوع مونو پمپ سیپکس را برای مشتریان فراهم می کند. از طریق فروش مونو پمپ سیپکس با توجه به ویژگی های محیط‌ زیستی و استفاده بهینه از انرژی، صنعت پلاس تلاش می کند تا به حفظ محیط‌ زیست کمک کند و به عنوان یکی از ارائه دهندگان معتبر در این زمینه شناخته شود. استفاده از این پمپ ها نقش مهمی در کاهش آلودگی و مصرف مسئولانه منابع طبیعی دارد و باعث می شود تا صنایع مختلف بتوانند در جهت حفظ محیط زیست گام های مثبتی بردارند.

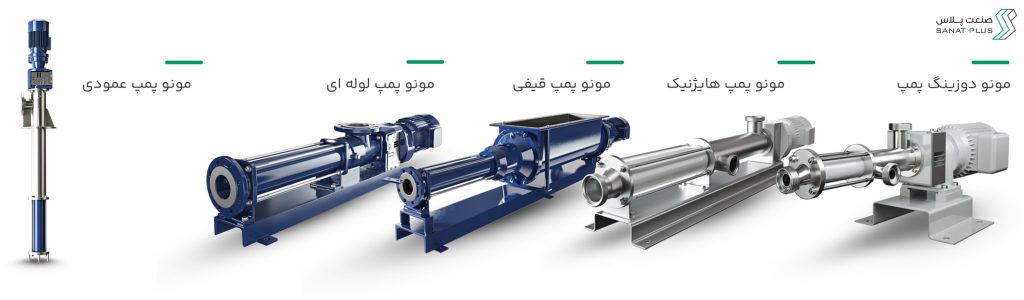

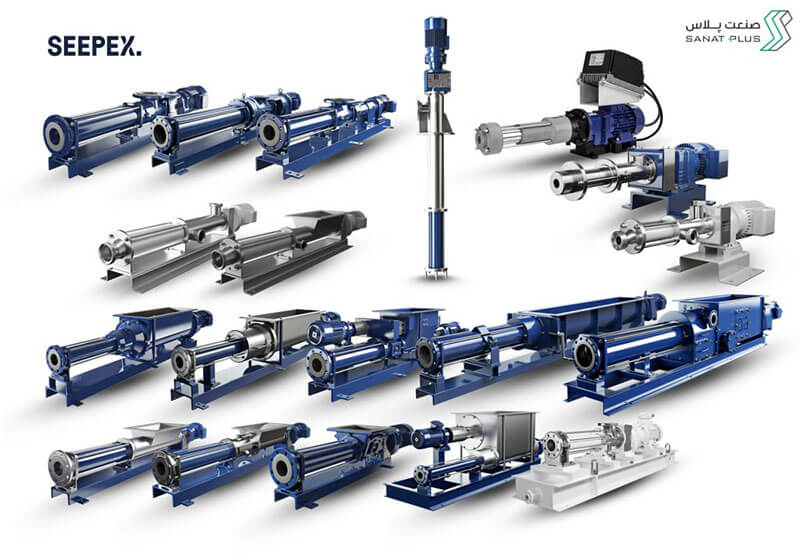

انواع پمپ مارپیچی سیپکس (SEEPEX)

با توجه به ساختار ، جنس بدنه و سایر مشخصات فنی پمپ های مارپیچی سیپکس به چند دسته تقسیم بندی می شوند. دسته بندی مونو پمپ سیپکس (SEEPEX) در کاربرد آن نقش مهمی ایفا می کند. در واقع نه تنها سبب تنوع در مدلهای پمپ های ماردونی می گردد ، بلکه گزینه های کاربر را برای انتخاب درست محصول مورد نیاز راحت تر می کند. کمپانی SEEPEX پمپ های تک حفره ای خود را در مدل های زیر تولید می کند :

• مونو پمپ های لوله ای
• پمپ های مارپیچی قیفی
• مونو دوزینگ
• پمپ های تک حفره ای هایژنیک

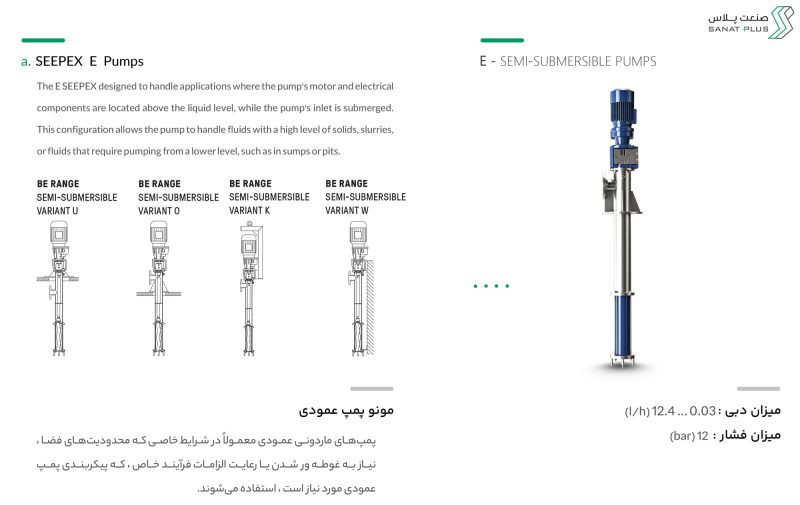

• پمپ های تک اسکرو عمودی یا کف کش

مونو پمپ لوله ای سیپکس (SEEPEX)

پمپ های لوله ای سیپکس یکی از متداول ترین مدل های پمپ های ماردونی می باشد. با توجه به سرعت پایین ، سیال در خروجی با پالس و ضربه پایین تری انتقال داده می شود. اما دلیل اصلی نام گذاری این مونو پمپ های لوله ای نحوه انتقال سیال به دهانه ورودی پمپ می باشد ؛ همانطور که در تصویر نگاه می کنید دهانه ورودی تمامی مدل های مونو پمپ سیپکس (SEEPEX) سری لوله ای ، قابلیت اتصال از طریق فلنج را دارند.

اگر بخواهیم واضح تر توضیح بدهیم ؛ سیال در خطوط تولید صنایع مختلف مانند مواد غذایی و دارویی به واسطه لوله به دهانه ورودی پمپ متصل می گردد. در واقع خوراک پمپ از طریق لوله به پمپ منتقل می گردد که این اتصال لوله به پمپ از طریق فلنج می باشد. از این رو به این دسته از پمپ ها ، پمپ های لوله ای می گویند. پمپ های تک اسکرو برند SEEPEX در مدل های زیر تولید می گردد.

• سری BN
• سری BNM
• سری NS
• سری BNA

مونو پمپ لوله ای سیپکس سری BN

سری BN یکی از رایج ترین نمونه های مونو پمپ سیپکس (SEEPEX) می باشد. سیستم آب بندی این مدل هم به صورت سیل مکانیکی تک و دوبل و هم به صورت گلند پکینگ استاندارد تولید می شود. از دیگر ویژگی های این پمپ می توان به انتقال سیال به صورت یکنواخت و با پالس کم اشاره کرد. کوپلینگ الاستیک موتور با پمپ ، در هنگام تعمیرات و نگهداری سبب جداسازی راحت موتور از پمپ می گردد.

 “طراحی بلوک” در این پمپ به گونه ای است که در آن کوپلینگ و محفظه یاتاقان در یک بلوک ادغام می شوند. این طراحی مزایای متعددی از نظر دوام ، سهولت در نگهداری و سیستمی بهم پیوسته دارد . در اینجا برخی از ویژگی ها و اطلاعات کلیدی در مورد پمپ BN با طراحی بلوک آورده شده است :

• میزان دبی : 20.500 لیتر در ساعت
• حداکثر فشار : 48 بار
• محفظه پمپ و یاتاقان یکپارچه : پمپ BN کوپلینگ و محفظه یاتاقان را در یک بلوک یکپارچه ترکیب می کند. این امر نیاز به محفظه های جداگانه را از بین می برد و یکپارچگی ساختاری پمپ را افزایش می دهد.
• دوام بیشتر : ساختار بلوک استحکام و دوام بیشتری را فراهم می کند و به پمپ این امکان را می دهد که در شرایط سخت فشارهای بالا را تحمل کند.
• اندازه فشرده : ادغام پمپ و محفظه یاتاقان در یک بلوک منفرد به پمپ این توانایی را می دهد که در برنامه هایی که فضا محدود است سودمند باشد.
• تعمیر و نگهداری آسان : ایجاد دسترسی آسان به اجزای داخلی پمپ ، روش های نگهداری را ساده می کند. این امکان بازرسی سریع ، تمیز کردن و تعویض قطعات را فراهم می کند و زمان خرابی را به حداقل می رساند.
• سفارش گذاری : گزینه های سفارشی برای ساخت پمپ BN با متریال های مختلف ، گزینه های آب بندی ، هندسه روتور/استاتور، و لوازم جانبی امکان پذیر می باشد. در واقع این قابلیت به کاربران این امکان را می دهد که پمپ را با نیازهای کاربردی خاص خود تنظیم کنند.
• طیف وسیعی از کاربردها : پمپ BN – PUMP WITH BLOCK DESIGN برای طیف وسیعی از کاربردها از جمله پردازش شیمیایی ، غذا و نوشیدنی ، تصفیه فاضلاب ، نفت و گاز و غیره مناسب است. می تواند سیالاتی با ویسکوزیته، سایندگی و حساسیت برشی متفاوت را مدیریت کند.

پمپ تک اسکرو سیپکس سری BNM

پمپ BNM Maintain in Place شرکت Seepex برای کاربردهای خاصی که نیاز است زمان توقف و شات داون شدن خطوط انتقال به حداقل برسد ، طراحی شده است. این پمپ امکان تعویض استاتور را بدون جدا کردن پمپ از سیستم لوله کشی فراهم می کند. مونو پمپ سیپکس (SEEPEX) سری Maintain In Place (نگهداری در محل) امکان نگهداری و سرویس دهی آسان پمپ را بدون نیاز به خارج کردن آن از خط لوله یا قطع لوله ها میسر می سازد.

در ادامه برخی از ویژگی ها و مزایای کلیدی پمپ ماردونی SEEPEX مدل BNM Maintain in Place آورده شده است :

• میزان دبی : بازدهی جریان 12.300 لیتر در ساعت
• حداکثر فشار : 48 بار
• تعمیر و نگهداری آسان : پمپ BNM برای ساده سازی مراحل نگهداری طراحی شده است. این امکان دسترسی سریع به قطعات دوار را بدون نیاز به از بین بردن سیستم لوله کشی فراهم می کند و در زمان و تلاش صرفه جویی می کند.
• صرفه جویی در زمان و هزینه : طراحی نگهداری در محل پمپ BNM زمان خرابی را در طول فعالیت های تعمیر و نگهداری به حداقل می رساند و منجر به صرفه جویی قابل توجهی در هزینه برای اپراتورها می شود.
• کاهش فضای نصب : طراحی فشرده پمپ BNM باعث صرفه جویی در فضا می شود و آن را برای نصب هایی که فضا محدود است مناسب می کند.
• کاربرد گسترده : پمپ BNM برای کاربردهای مختلف، از جمله جابجایی محیط های نازک تا بسیار چسبناک، سیالات حساس به برش و مایعات دارای اجزای جامد یا ساینده مناسب است.
• راندمان بالا : طراحی حفره پیشرونده پمپ BNM عملکرد کارآمد و ثابت را حتی در شرایط چالش برانگیز سیال تضمین می کند.

پمپ مارپیچی لوله ای سیپکس سری NS

سری NS مونو پمپ سیپکس (SEEPEX) به عنوان یک پیکربندی استاندارد پمپ با شفت لخت طراحی شده است ، به این معنی که همراه با موتور یا کوپلینگ نیست. این امکان انعطاف پذیری را در انتخاب و نصب موتور و کوپلینگ مناسب بر اساس الزامات کاربردی خاص فراهم می کند.

اطلاعات فنی پمپ مارپیچی سیپکس بدین شرح می باشد :

• میزان دبی : بازدهی جریان 20.500 لیتر/ساعت
• حداکثر فشار : 96 بار
• طراحی حفره پیشرونده : پمپ NS از اصل حفره پیشرونده استفاده می کند که از یک روتور مارپیچ و یک استاتور مارپیچ دو قسمتی تشکیل شده است. این طراحی جریان صاف و کم ضربان و کنترل ملایم رسانه پمپ شده را تضمین می کند.
• کاربرد وسیع : پمپ NS برای طیف گسترده ای از کاربردها، از جمله جابجایی سیالات چسبناک ، ساینده و حساس به برش در صنایع مختلف مانند مواد شیمیایی، مواد غذایی و آشامیدنی، فاضلاب، نفت و گاز و غیره مناسب است.
• انعطاف‌پذیری در انتخاب موتور : با پیکربندی آزادانه شفت ، پمپ NS به کاربران اجازه می‌دهد تا مناسب‌ترین موتور را بر اساس نیازهای خاص خود انتخاب و نصب کنند. این انعطاف پذیری را از نظر قدرت، نوع موتور و گزینه های کنترل فراهم می کند.
• گزینه های قابل تنظیم : SEEPEX طیف وسیعی از گزینه های قابل تنظیم را برای NS – پمپ استاندارد ارائه می دهد، از جمله مواد مختلف ساختمانی، گزینه های آب بندی، هندسه روتور/استاتور و لوازم جانبی. این گزینه ها به کاربران این امکان را می دهد که پمپ را با نیازهای کاربردی خاص خود تنظیم کنند.
• سهولت تعمیر و نگهداری : پمپ NS برای نگهداری و سرویس آسان طراحی شده است. ساخت و ساز مدولار و فرآیند ساده جداسازی قطعات / مونتاژ مجدد، فعالیت های تعمیر و نگهداری سریع و کارآمد را تسهیل می کند و زمان خرابی را به حداقل می رساند.

مونو پمپ سیپکس مدل BNA – API 676 (با استاندارد API)

پمپ تک اسکرو BNA الزامات تعیین شده توسط استاندارد API 676 را برآورده می کند. این گواهی تضمین می کند که مونو پمپ سیپکس (SEEPEX) برای مطابقت با استانداردهای صنعت برای عملکرد قابلیت اطمینان و ایمنی طراحی و ساخته شده است. در حقیقت BNA یک مدل طراحی شده بر اساس استاندارد API 676 است که برای صنایع نفت و گاز مورد استفاده قرار می گیرد.

مشخصات فنی :

• دبی عملیاتی آن در محدوده 10 تا 250.000 لیتر در ساعت باشد.
• فشار تولیدی آن می‌تواند تا حداکثر 48 بار برسد.
• این مدل برای پمپاژ سیالات با ویسکوزیته بالا مانند نفت خام طراحی شده است.
• دارای ساختار محکم و بدنه فولادی مقاوم در برابر خوردگی است.
• توانی تحمل دمای سیال تا 250 درجه سانتی‌گراد
• دارای سیستم جعبه‌دنده برای تنظیم دبی و فشار است.
• از استانداردهای API 676 و ISO 13709 پیروی می‌کند.
• کلاس فلنج ASME B16.5
• استاندارد آببند API 682
• سیستم فلاشینگ سازگار با استاندارد API 682

مونو پمپ قیفی سیپکس (هلیکس دار)

این دسته از پمپ های ماردونی با یک اتصال قیف طراحی شده اند که امکان جابجایی موثر مواد جامد یا نیمه جامد مانند لجن، دوغاب و مواد چسبناک را فراهم می کنند. طراحی قیف ، توانایی پمپ را برای پمپاژ و انتقال موثر مواد با ویسکوزیته و محتوای جامد بالاتر افزایش می دهد. مونو پمپ سیپکس (SEEPEX) با ساختار قیفی در سری های T تولید و روانه بازار می گردد. در واقع پمپ های سری T با پیکربندی قیف باز ، تغذیه مستقیم سیالات با مواد جامد یا نیمه جامد را به مکانیزم پمپاژ امکان پذیر می کند.

طراحی باز یا قیفی اجازه می دهد تا جریان مواد ، کارآمد و بدون وقفه ایجاد شود ؛ به ویژه جابجایی سیالاتی با محتوای نیمه جامد مانند لجن، دوغاب و خمیرهای غلیظ امکان پذیر می شود. از این رو کاربرد پمپ های حفره پیشرونده T – Open Hopper در صنایع مختلف از جمله تصفیه فاضلاب ، غذا و نوشیدنی ، فرآوری شیمیایی ، معدن و … بسیار بالا می باشد. آنها می توانند طیف گسترده ای از مواد چالش برانگیز را مدیریت کنند و عملکرد قابل اعتمادی را در محیط های پر تقاضا ارائه دهند.

آیا پمپ هلیکس دار سیپکس همان پمپ قیفی است ؟

در انواع مدل های مونو پمپ سیپکس (SEEPEX) با ساختار قیفی ، دستگاه پل شکن یا همزن به طور معمول در قیف یا ناحیه مکش قرار دارد. عملکرد اصلی آن به هم زدن یا ارتعاش مواد در قیف است که به جدا کردن پل های احتمالی ایجاد شده ، کمک می کند. عمل هم زدن تضمین می کند که مواد در حرکت متداول خود باقی می مانند و به طور مداوم در ورودی پمپ جریان می یابند و از انسداد جلوگیری می کند و از تامین مداوم مواد به پمپ اطمینان می دهد.

اما معرفی کردن پمپ های قیفی به عنوان پمپ های هلیکس دار تعریفی کلی است و این تعریف عامیانه در خصوص این مورد از پمپ ها رایح می باشد. اما اگر بخواهیم به صورت تخصصی تفاوت میان پمپ های هلیکس دار و مونو پمپ های قیفی را شرح دهیم ؛ می توان اینگونه عنوان کرد که همزن یا پل شکن هیلکال یا همان مارپیچی ( Helical Ribbon Agitator یا Helix Screw Agitator) یک نوع از مدل های مختلف همزن های داخل پمپ های حفره ای قیفی می باشد ؛ که در ایران به عنوان پمپ های هلیکس دار شناخته می شوند.

به عبارت دیگر مونو پمپ هلیکس دار یا همان مونو پمپ قیفی با همزن هلیکال (مارپیچی) یک نمونه از مدل های مختلف پمپ های ماردونی قیفی بوده ، که رایج ترین و در دسترس ترین پمپ های تک اسکرو قیفی می باشد. ساختار این پل شکن با یک تیغه مارپیچ منفرد است که در امتداد طول محور قرار دارد. طراحی Helix Screw Agitator برای طیف وسیعی از مواد ویسکوزیته مناسب است. در بخش بعدی به معرفی کامل انواع همزن ها و کاربرد آنها می پردازیم.

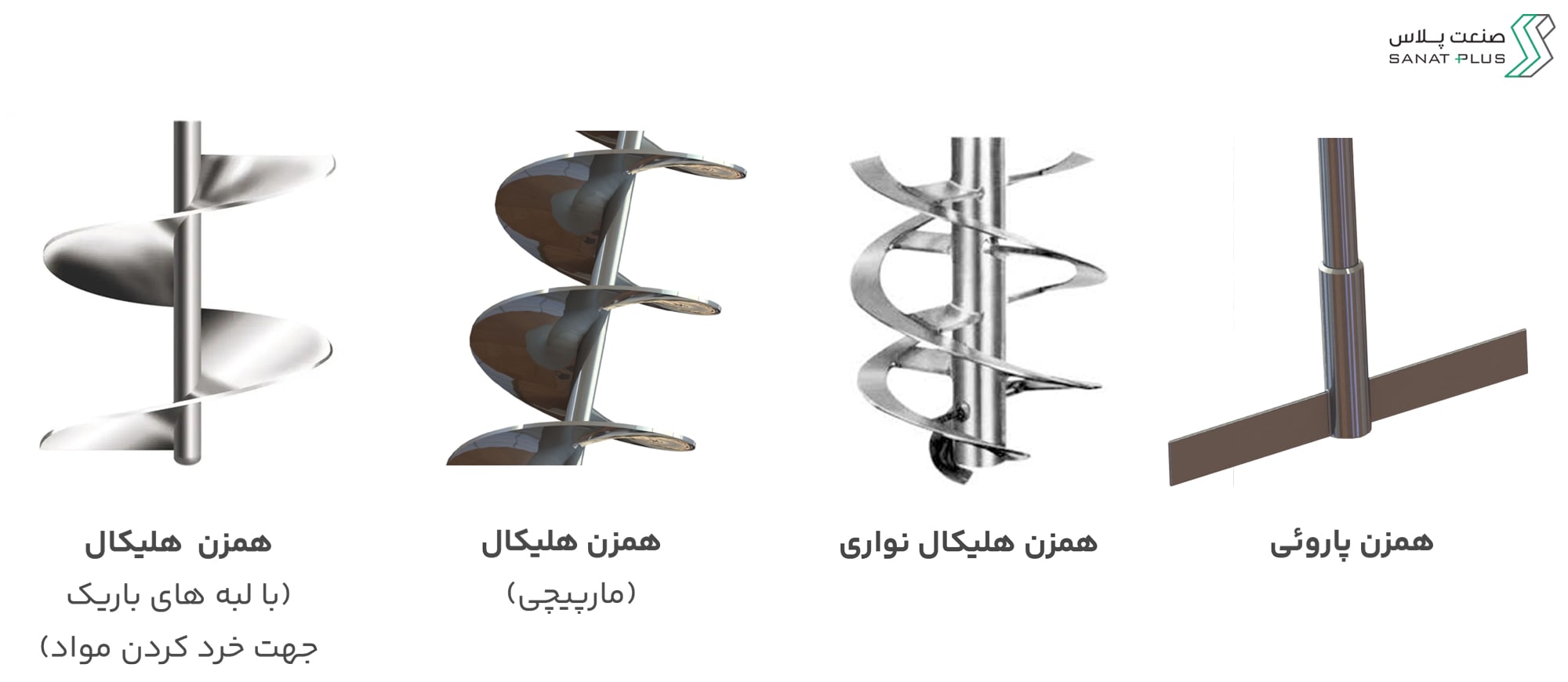

کاربرد انواع پل شکن یا همزن در پمپ ماردونی قیفی

پل شکن که به عنوان سیستم Bridge Breaker یا همزن نیز شناخته می شود ، مکانیزمی است که برای جلوگیری از انسداد یا انباشته شدن یا پل زدن مواد در پمپ ها و سایر تجهیزاتی صنعتی ؛ در این مونو پمپ سیپکس (SEEPEX) مواد جامد به شکل توده ای (انبوه) جابجا می شوند. پل زدن زمانی اتفاق می‌افتد که مواد غلیظ جمع شده در قیف پمپ که دارای ذرات می باشند مانند خمیر ، سیالات چسبنده ، لجن یا سایر مواد دارای ذرات ، یک قوس یا پل منسجم را بر روی خروجی یک قیف ، سیلو یا مخزن ذخیره تشکیل دهند. این پل الگوی جریان یا حرکت مواد را مسدود می کند و می تواند منجر به اختلال در جریان ، تغذیه ناسازگار و گرفتگی پمپ شود.

مکانیزم پل شکن یا همزن بسته به کاربرد و خواص مواد مورد استفاده به اشکال مختلفی تولید می شوند. برخی از انواع رایج مکانیزم های پل شکن عبارتند از :

1. همزن های نواری هلیکال (Helical Ribbon Agitator) یا همزن های مارپیچی (Rotating Screw Agitators) : همزن پیچی هلیکال یا اسکرو یک نوع میکسر مخلوط کننده است که معمولاً در صنایع مختلف برای مخلوط کردن و هم زدن مواد استفاده می شود. این پل شکن شامل یک نوار مارپیچ یا تیغه پیچی شکل است که در یک ظرف، مخزن یا همان قیف می چرخد. هدف اصلی همزن حلزونی توزیع یکنواخت ، بهبود همگنی و تسهیل انتقال مواد در فرآیندهای صنعتی است. پل شکن های دوبل هلیکال از دو نوار مارپیچی روبه روی هم تشکیل شده که بر روی که محور محرک نصب شده است.
2. همزن های پارویی (Paddle Agitators) : این همزن ها یک شفت یا میل لنگ هستند که در داخل قیف می چرخد و به آرامی مواد را حرکت می دهد و جریان مداوم را تضمین می کند. همزن های پارویی متشکل از پاروها یا بازوهای چرخان هستند که از میان مواد عبور می کنند و از تشکیل پل ها جلوگیری کرده و جریان مواد را افزایش می دهند.
3. همزن های خردکن (Shred Screw Agitators) : این نوع پل شکن ها ، علاوه بر ممانعت از انسداد و انباشته شدن سیال در محفظه قیف ، با تیغه های مارپیچی که در راستای محور اصلی همزن هستند ، باعث خرد کردن یا آسیاب شدن مواد نیمه جامد به ذرات ریز می شوند.
4. سیال کردن هوا یا پدهای هوا (Fluidizing Air or Air Pads) : در برخی موارد، وارد کردن هوای فشرده یا پدهای هوا به داخل قیف می تواند به سیال شدن مواد و جلوگیری از پل زدن کمک کند.
5. همزن های ارتعاشی (Vibrating Agitators) : دستگاه هایی هستند که از ارتعاش مکانیکی برای هم زدن مواد در قیف استفاده می کنند و پل های احتمالی را می شکنند. آنها معمولا در حمل و نقل پودر و سیستم های انتقال پنوماتیک استفاده می شوند.

انواع پمپ مارپیچی سیپکس (SEEPEX)

مجموعه SEEPEX نمونه های سفارشی را برای پمپ های T – Open Hopper ارائه می دهد تا برای کاربران این امکان فراهم شود که پمپ را مطابق با نیازهای خاص خود تنظیم کنند. این ویژگی شامل انتخاب اندازه‌ها و پیکربندی‌های مختلف قیف ، ساختمان خود پمپ ، هندسه روتور/استاتور و لوازم جانبی است. از دیگر قابلیت های مونو پمپ سیپکس (SEEPEX) مدل T-Open Hopper می توان به نگهداری و سرویس دهی آسان اشاره کرد ؛ ساختار و طراحی مدولار دسترسی سریع ، امکان بازرسی ، تمیز کردن و جایگزینی کارآمد قطعات را فراهم می کند و از طرفی زمان خرابی را به حداقل می رساند.

اما به طور کلی پمپ های مارپیچی سیپکس با ساختار قیفی در مدل های زیر تولید می گردند :

• BT (پمپ با قیف استاندارد)
• BTM (با سیستم خردکن)
• BTQ (با قیف مستطیلی بزرگ)
• BTH (با موتور مجزا برای همزن پیچی)
• BTHE (با همزن پیچی لبه به لبه با قطر بیشتر)
• BTVE (با خردکن قدرتمند)
• BTI (با سیستم پل شکن سیال به صورت جداگانه)
• BTEI (با سیستم پل شکن سیال درون مخزن بافر)
• BTES (برای سیلوهای کشاورزی)
• BTEX (با سیستم تخلیه آلاینده های جامد از طریق خروجی روی مخزن)

مونو پمپ سیپکس سری BT

رایج ترین و پر استفاده ترین پمپ ماردونی قیفی مجموعه SEEPEX سری BT – STANDARD HOPPER PUMP می باشد. مونو پمپ سیپکس (SEEPEX) همانند سایر پمپ های غلیظ کش دورانی به طور خاص برای کنترل سیالات حاوی سطوح بالایی از مواد جامد یا نیمه جامد طراحی شده است. اما باید به این نکته توجه داشت که اتصال قیف امکان انتقال و پمپاژ موثر مواد با ویسکوزیته و محتوای جامد متفاوت را فراهم می کند.

در واقع این قابلیت ، پمپ را قادر می سازد تا به طور موثر و قابل اعتماد مواد را از قیف به مکانیزم پمپاژ منتقل کند. به سبب این ویژگی جریان ثابت و کارآمد در خروجی پمپ تضمین می شود. کاربرد این دسته از پمپ ها پر استاندارد BT برای طیف وسیعی از کاربردها در صنایع مختلف از جمله تصفیه فاضلاب ، فرآوری شیمیایی ، غذا و نوشیدنی، معدن و غیره مناسب است. این می تواند با مواد چالش برانگیز مانند لجن، دوغاب، خمیرهای غلیظ و سایر رسانه های چسبناک مقابله کند.

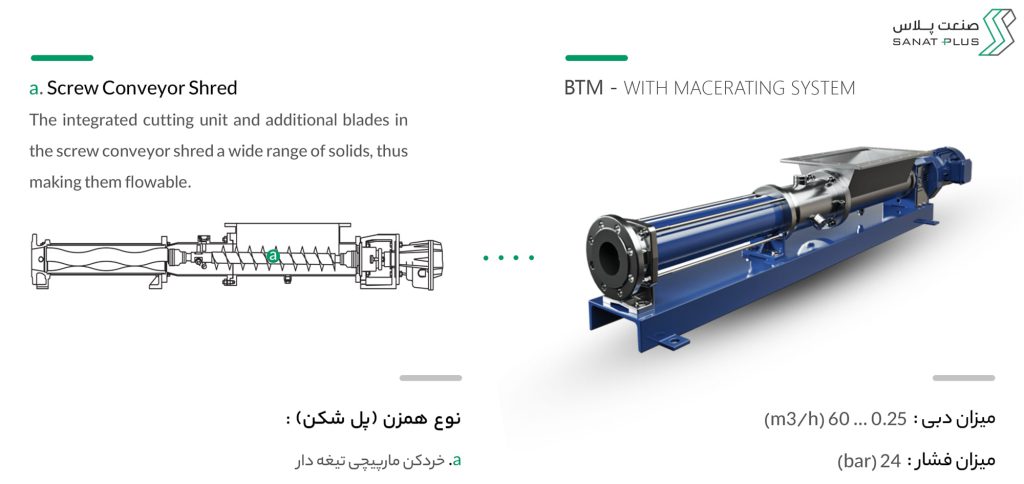

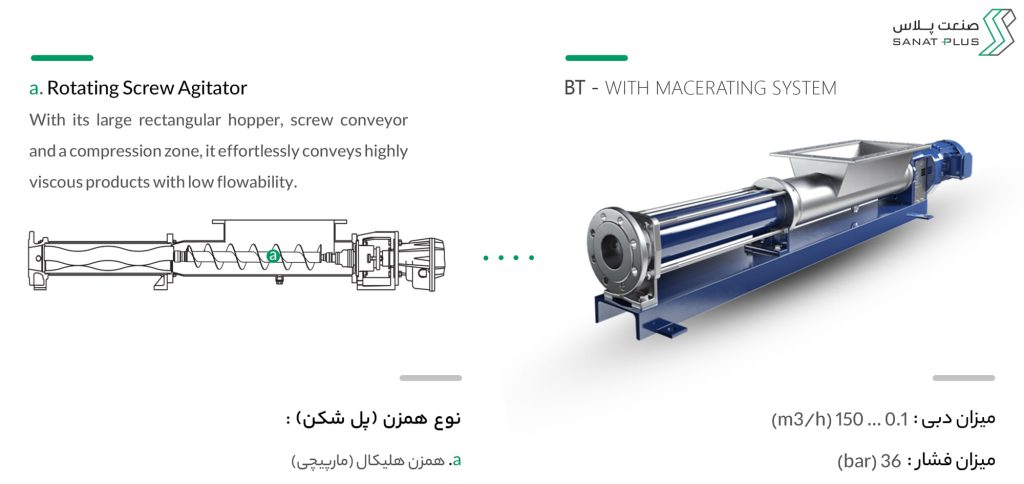

پمپ ماردونی قیفی سیپکس سری BTM

پمپ های مارپیچی با ساختار قیفی یکی از پمپ های پرکاربرد برای انتقال سیالات ویسکوز می باشند. اما مونو پمپ سیپکس (SEEPEX) سری BTM – WITH MACERATING SYSTEM قابلیت یک پمپ حفره ای پیشرونده را با سیستم خردکن یکپارچه ، که به عنوان پمپ ماردونی خرد کن نیز شناخته می شود را در محفظه پمپ ترکیب می کند. این سیستم یکپارچه ، پمپ را قادر می سازد تا به طور موثر با تجزیه مواد جامد یا فیبری به ذرات ریز ، اندازه آنها را کاهش دهد و عمل پمپاژ صاف را تسهیل بخشد.

سیستم پل شکن به گونه ای طراحی شده است که مواد جامدی که باعث گرفتگی یا انسداد مسیر حرکت سیال می شوند را ، قبل از ورود به پمپ به ذرات کوچکتر تجزیه کند. این فرآیند سبب کاهش اندازه جامدات یا مواد فیبری شده و آنها را برای پمپاژ ، قابل کنترل تر می کند. این ویژگی به طور موثر انتقال سیالات غلیظ دارای ذرات مانند فاضلاب، لجن، مواد زائد و … را پردازش و پمپاژ سیال به صورت جریان صاف و کم ضربان را فراهم می کند.

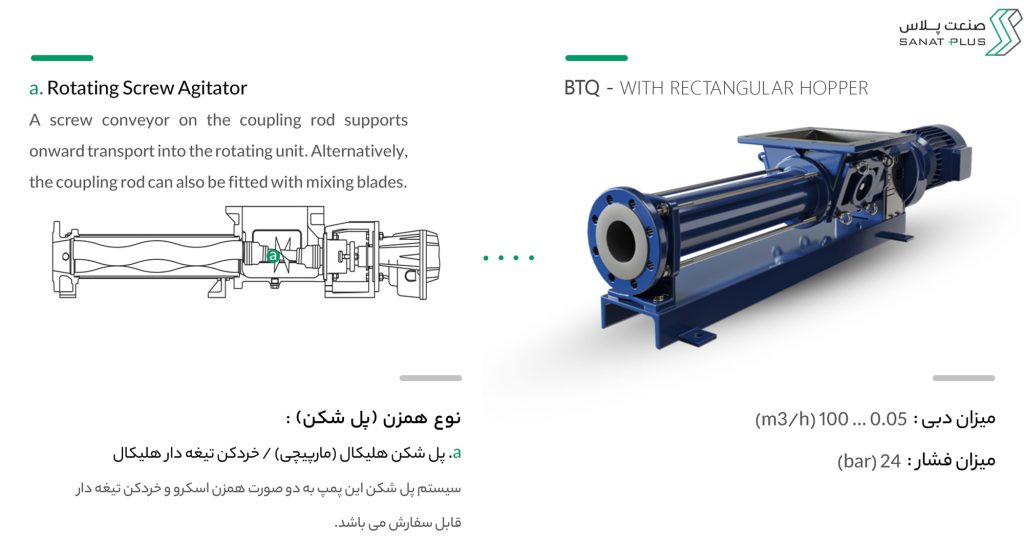

پمپ مارپیچی هلیکس دار سیپکس سری BTQ

تغییراتی در ساختار ، ابعاد و اندازه قیف مونو پمپ سیپکس (SEEPEX) سری BTQ – WITH RECTANGULAR HOPPER سبب کاربردهای فراوان این مدل شده است. قیف مستطیلی با ابعاد بزرگتر مزایایی را برای جابجایی کارآمد سیالات حاوی مواد جامد یا نیمه جامد در حجم بیشتری را فراهم می کند. این سیستم سبب بهبود جریان مواد ، افزایش ظرفیت ذخیره سازی شده و دسترسی آسان برای نگهداری ارائه می دهد.

در واقع با به حداقل رساندن فضاهای مرده و کاهش خطر پل زدن (انباشته شدن مواد درون قیف) یا گرفتگی مواد ، جریان روان مواد را افزایش می دهد. این ویژگی توانایی پمپ را برای کنترل آسان مواد چالش برانگیز افزایش می دهد. این عامل باعث گسترش کاربردهای این پمپ شده ؛ کاربردهای مختلفی در صنایع مانند تصفیه فاضلاب، غذا و نوشیدنی، فرآوری شیمیایی، معدن و … از جمله مواردی است که می توان به آن اشاره کرد. این می تواند به طور موثر سیالات حاوی مواد جامد یا نیمه جامد را کنترل کند و عملکرد قابل اعتمادی را در محیط های سخت ارائه دهد.

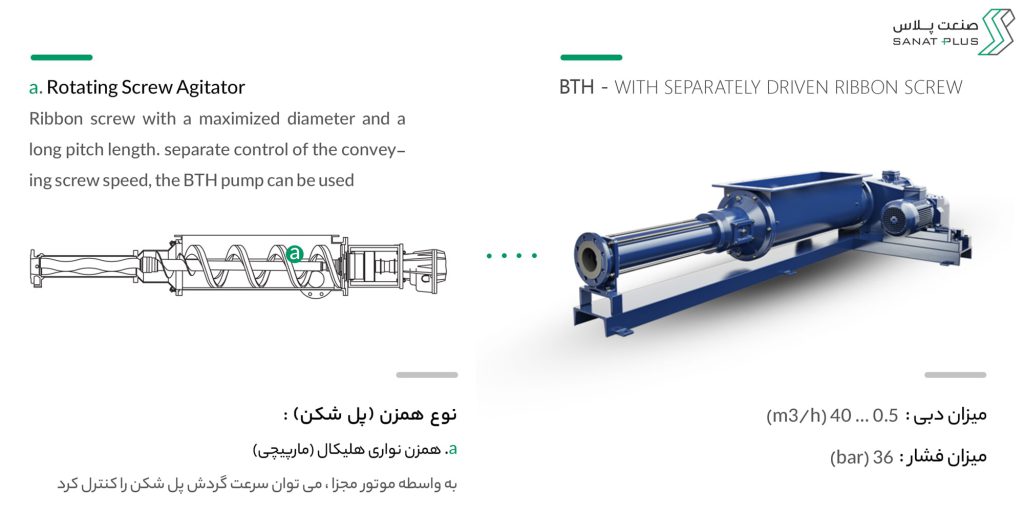

 پمپ حفره پیش رونده هلیکس دار سیپکس سری BTH

از جمله مدل های تخصصی مونو پمپ سیپکس (SEEPEX) ، سری BTH – WITH SEPARATELY DRIVEN RIBBON SCREW می باشد. این پمپ همانند سری BTQ یک پمپ حفره ای پیشرونده با ساختار قیفی بوده با این تفاوت که دارای سیستم نوار نقاله پیچی یا همزن هلیکال می باشد. اما طراحی متفاوت این پمپ نسبت به سری BTQ در سیستم همزن حلزونی با موتور مجزا می باشد. این طراحی همراه با یک الکتروموتور که از طریق یه محور محرک نیروی مکانیکی مجزا به همزن ماردونی اعمال می کند.

پل شکن مارپیچی با هدایت جداگانه در پمپ BTH ، انتقال کارآمد مواد را امکان پذیر و حرکت صاف و کاهش انسداد را تضمین می کند. به طور موثر موادی را با محتوای مایع و جامد حمل و به سمت دهانه خروجی پمپ هدایت می کند.

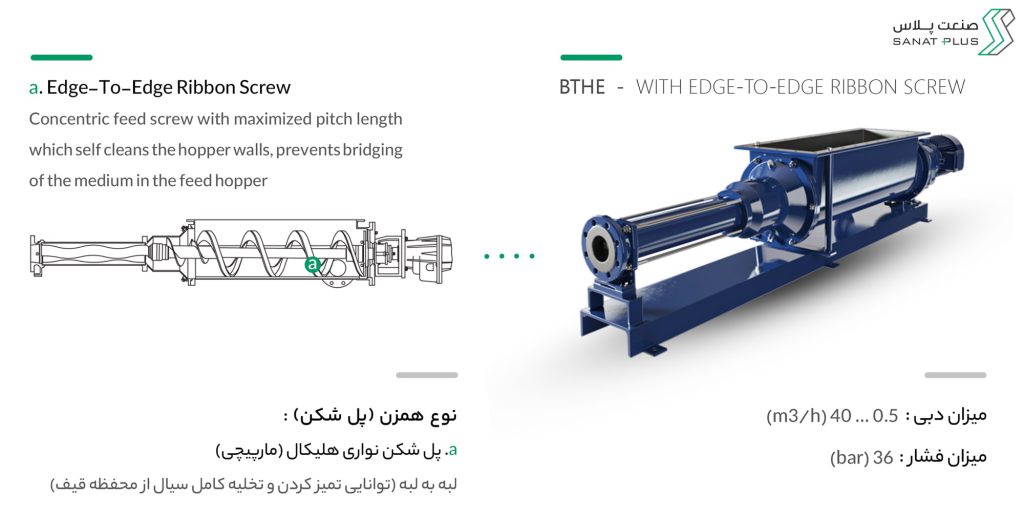

مونو پمپ قیفی سیپکس سری BTHE

در پمپ ماردونی SEEPEX سری BTHE – WITH EDGE-TO-EDGE RIBBON SCREW همانند سری BTH بوده با این تفاوت که سیستم همزن مارپیچی با طول بیشتر و قطر بزرگتر سبب شده که دیگر نیازی به موتور و نیروی محرکه مجازی نباشد. طراحی اسکرو یا ماردون همزن درون قیف به شکلی می باشد که گام های کشیده با قطر بزرگتر حتی موادی که تمایل به انباشته (پل شدن) شدن در محفظه قیف را دارن ، هدایت کرده و جریان پذیری مواد را بهبود می بخشد.

گام های اسکرو همزن قیف مونو پمپ سیپکس (SEEPEX) سری BTHE دارای پیکربندی پیچ لبه به لبه است. این طراحی مساحت سطح موجود همزن مارپیچی را به حداکثر می‌رساند و امکان انتقال کارآمد مواد و کاهش خطر انسداد را فراهم می‌کند.

پمپ تک اسکرو هلیکس دار سری BTVE

طراحی منحصر به فرد همزن (مخلوط کن) با ساختار قدرتمند در مونو پمپ سیپکس (SEEPEX) سری BTVE امکان جابجایی و انتقال موثر سیالات مختلف ، از جمله سیال هایی با ویسکوزیته بالا یا حاوی مواد جامد را فراهم می کند. در حقیقت این پمپ ماردونی هلیکس دار با اتکا به سیستم قدرمند مخلوط کن خود ، انتقال سیالاتی که تمایل به پل زدن یا انباشته شدن دارند (مانند لجن آبگیری شده) را به محفظه پمپ میسر می کند.

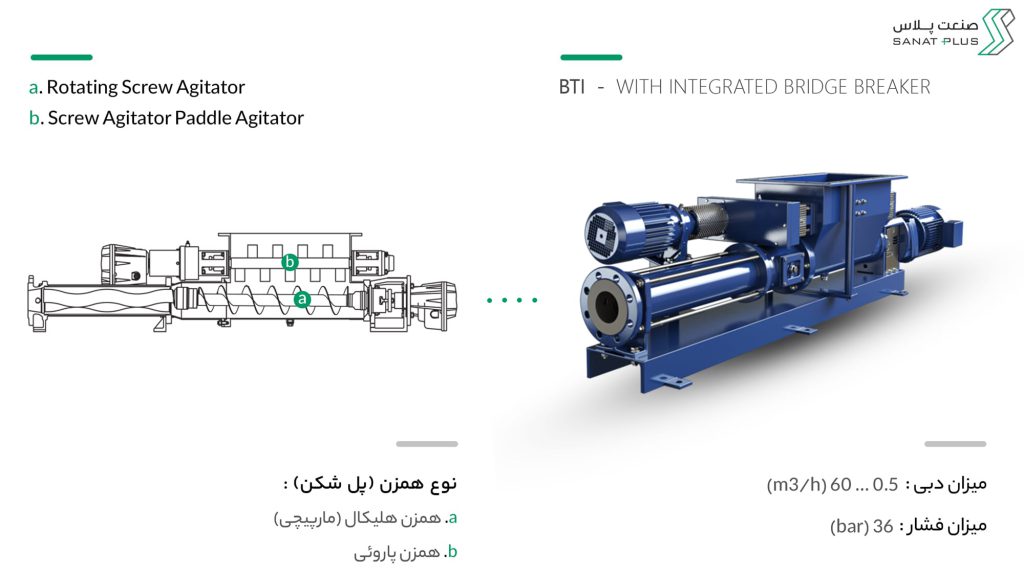

پمپ تک اسکرو هلیکس دار سیپکس سری BTI

تمامی مدل های قبلی مونو پمپ سیپکس (SEEPEX) با ساختار قیفی یا دارای یک سیستم پل شکن اسکرو (هلیکال) جهت تجزیه مواد جامد و اعمال نیروی بیشتر به سیالات با ویسکوزیته بالا برای جلوگیری از انباشته شدن مواد ، بودند. اما سری BTI – WITH INTEGRATED BRIDGE BREAKER تمام نیاز یک کاربر را برای سهولت در انتقال مواد غلیظ برآورده می کند.

این پمپ دارای یک بلوک کامل از یک پل شکن (همزن) پاروئی جهت جلوگیری از پل زدن مواد جامد یا گرفتگی در قیف و همچنین یک مخلوط کن قدرتمند هلیکال درون کیسینگ پمپ می باشد. نیروی اعمالی به همزن قیف توسط یک الکتروموتور مجزا تأمین می گردد. پس از ورود سیال به مکانیزم پل شکن یکپارچه ، به واسطه نیرویی که ماردون همزن این سیستم به مواد انباشته شده اعمال می کند ، مواد تجزیه شده یا اصطلاحا می شکنند. این عمل جریان مواد ثابت یا مواد ضخیم و چسبنده را ارتقا می‌دهد و از انسداد جلوگیری می‌کند. این ویژگی به ویژه در هنگام کار با یا غیرآزاد مفید است.

در مرحله بعدی و پس عبور سیال از پل شکن پارویی ، وارد کیسینگ پمپ و قسمت همزن اسکرو می شود و با نیرویی که که به واسطه الکتروموتور اصلی به آن وارد می کند به ذرات کوچکتر تبدیل می شود و جهت پمپاژ وارد محفظه استاتور و روتور پمپ می گردد.

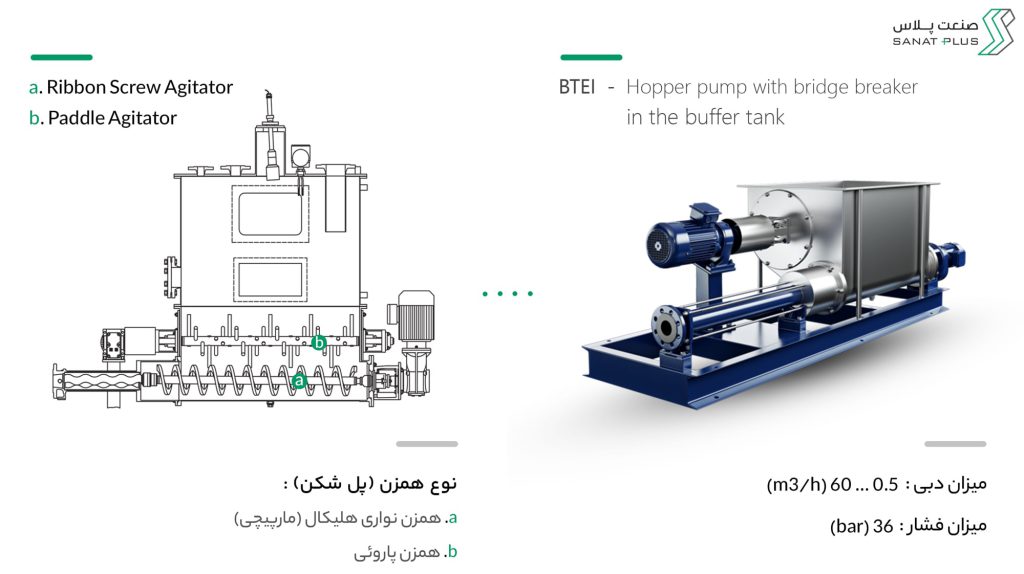

پمپ حفره پیشرونده هلیکس دار سری BTEI

یکی از خاص ترین پمپ های ماردونی برند SEEPEX سری BTEI – Hopper pump with bridge breaker in the buffer tank می باشد. این مدل ترکیبی از یک مخزن بافر و یک مونو پمپ با ساختار همزن می باشد. و می توان گفت کاربردی های خاص و تخصصی در جهت انتقال سیالات غلیظ داشته و نیازهای صنایع مختلف را برطرف می کند.

از دو بخش مخزن بافر و پمپ مارپیچی با پل شکن تشکیل شده است :

• مخزن بافر چیست ؟ این محفظه به عنوان مخزن ذخیره یا مخزن افزایش نیز شناخته می شود، ظرفی است که برای ذخیره و نگهداری موقت مواد قبل از پردازش ، انتقال و استفاده در یک سیستم صنعتی مورد استفاده قرار می گیرد. مخازن بافر نقش مهمی در صنایع مختلف ایفا می کنند و جریان ثابت و کنترل شده مواد را تضمین می کنند. وظایف مخزن بافر به شرح ذیل می باشد :
• ذخیره سازی موقت : وظیفه اصلی مخزن بافر ، ذخیره سازی موقت مایعات یا مواد است. این اجازه می دهد تا یک جریان مداوم حتی زمانی که مواد ورودی به مخزن در نوسان است ، از ایجاد اختلال در روند جلوگیری کند.
• یکسان سازی فشار : مخازن بافر با جذب نوسانات فشار می توانند به یکسان سازی فشار در یک سیستم کمک کنند. آنها از تأثیر تغییرات فشار بر تجهیزات حساس یا فرآیندهای پایین دست جلوگیری می کنند.
• صاف کردن جریان : مخازن بافر می توانند تغییرات جریان را در یک سیستم صاف کنند و کنترل سرعت جریان و بهینه سازی فرآیند را آسان تر کنند.
• کنترل حجم : با تنظیم حجم مواد ذخیره شده در مخزن بافر ، اپراتورها می توانند نرخ جریان را کنترل کرده و از عملکرد سیستم با سرعت ثابت اطمینان حاصل کنند.
• مکانیسم پل شکن : این پمپ همانند سری BTI از دو همزن یا پل شکن مجزا تشکیل شده است. اولین همزن که در مخرن بافر می باشد ، یک همزن پارویی بوده و دومین مخلوط کن که در کیسینگ پمپ قرار دارد ، یک همزن مارپیچی نواری می باشد.

گنجاندن یک پل شکن در مخزن بافر نشان می دهد که پمپ BTEI مجهز به یک دستگاه تخصصی برای جلوگیری یا شکستن پل های مواد است. پل زدن زمانی اتفاق می‌افتد که مواد توده خشک قوس‌ها یا پل‌های منسجمی را تشکیل می‌دهند که جریان مواد را مسدود می‌کنند. پل شکن جریان روان مواد را به داخل پمپ تضمین می کند و از گرفتگی جلوگیری می کند.

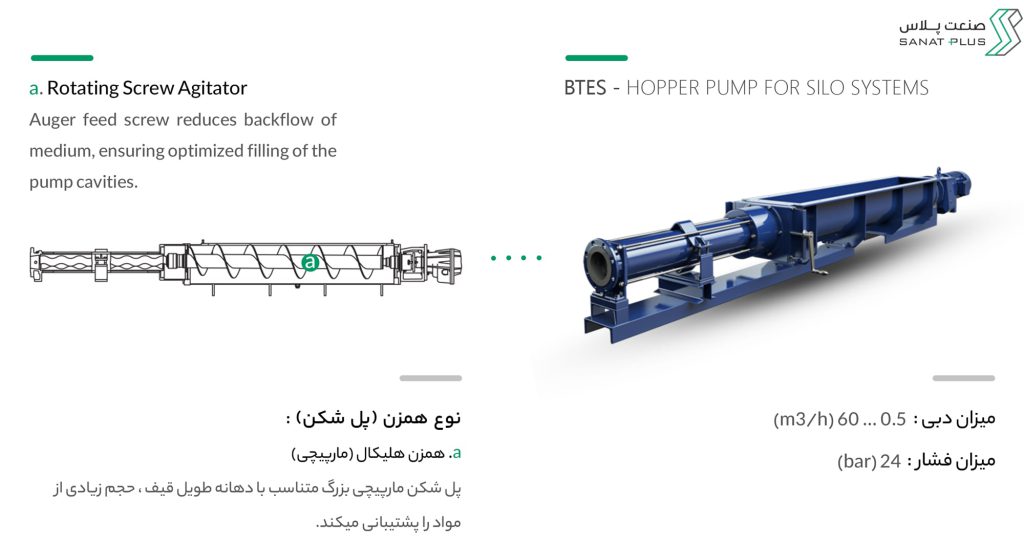

پمپ تک اسکرو قیفی سیپکس سری BTES

پمپ BTES نوعی پمپ قیف تخصصی است که برای استفاده در سیستم های سیلو طراحی شده است. مونو پمپ سیپکس (SEEPEX) سری BTES – HOPPER PUMP FOR SILO SYSTEMS به دلیل فناوری حفره پیشرونده به طور کلی ، برای انتقال یا پمپاژ مواد حجیم از قیف ها یا ظروف استفاده می شوند و آنها را برای کاربردهایی که در آن جریان ثابت و کنترل شده مواد مورد نیاز است ، ایده آل می کند .

برخی از ویژگی ها و کاربردهای کلیدی Sepex BTES – Hopper Pump :

• طراحی : پمپ BTES برای کنترل محیط های چسبناک و غیر چسبناک با سازگاری های مختلف طراحی شده است. ساختار قوی و عملکرد قابل اعتماد آن را برای محیط های صنعتی چالش برانگیز مناسب می کند.
• قیف : پمپ مجهز به قیف است که انتقال کارآمد مواد فله را تسهیل می کند. طراحی قیف جریان مداوم مواد را به مکانیزم پمپاژ تضمین می کند، خطر گرفتگی را کاهش می دهد و عملکرد ثابت را ارتقا می دهد.
• کاربرد در سیستم های سیلو : پمپ BTES معمولاً در سیستم های سیلو استفاده می شود، جایی که به طور موثر مواد را از سیلوها به سایر تجهیزات پردازش یا حمل و نقل منتقل می کنند. صنایعی مانند صنایع خوراکی و نوشیدنی ، کشاورزی و ساخت و ساز اغلب از سیستم های سیلو استفاده می کنند و پمپ BTES به حرکت روان مواد در این مجموعه ها کمک می کند.

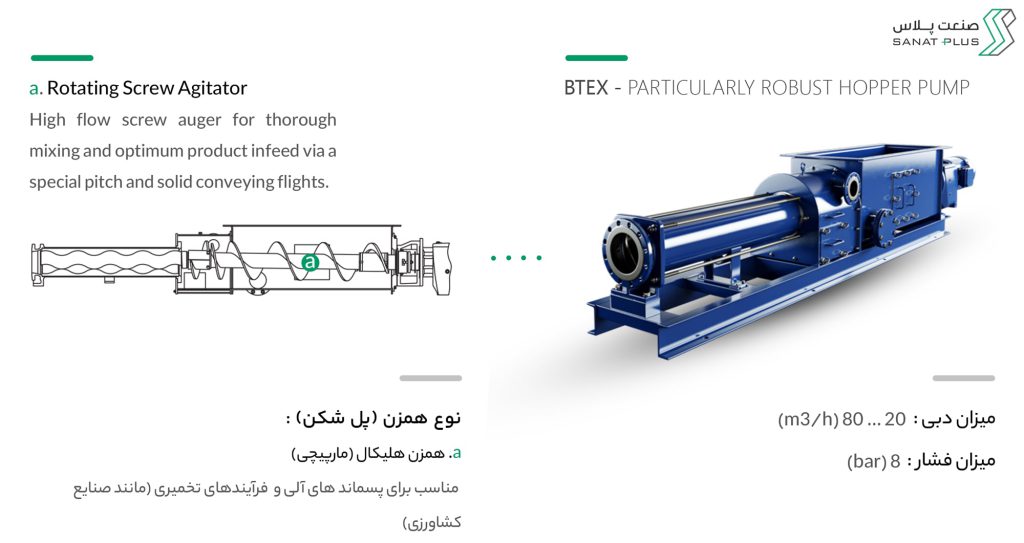

مونو پمپ سیپکس با ساختار قیفی سری BTEX

از مهم ترین ویژگی های مونو پمپ سیپکس (SEEPEX) سریBTEX – PARTICULARLY ROBUST HOPPER PUMP ساختار مستحکم و با دوام آن است. این پمپ مارپیچی به گونه ای طراحی شده است که در شرایط سخت و دشوار مقاومت کند. کاربرد اصلی و تخصصی این پمپ برای صنایع بیوگاز ، و تخمیر در صنایع کشاورزی بوده که قابلیت جابجایی مواد و سیالات با محتوای جامد بالا، مانند دوغاب، خمیرها و مخلوط‌های حاوی ذرات جامد مناسب است. طراحی قیف تغذیه مداوم و جریان روان مواد جامد را به پمپ تضمین می کند.

اصطلاح ” صنایع بیوگاز ” به صنایع و بخش هایی اطلاق می شود که در تولید، فرآوری و استفاده از بیوگاز نقش دارند.

بیوگاز چیست ؟ بیوگاز یک منبع انرژی تجدیدپذیر است که از طریق هضم بی هوازی مواد آلی مانند زباله های کشاورزی، کود حیوانی، ضایعات مواد غذایی، لجن فاضلاب و سایر مواد آلی تولید می شود. فرآیند هضم بی هوازی شامل تجزیه مواد آلی توسط میکروارگانیسم ها در غیاب اکسیژن و در نتیجه تولید بیوگاز است.

تعریف هضم بی هوازی : فرآیند هضم بی هوازی شامل تجزیه مواد آلی توسط میکروارگانیسم ها در غیاب اکسیژن و در نتیجه تولید بیوگاز است. اجزای اصلی بیوگاز متان (CH4) و دی اکسید کربن (CO2) همراه با مقادیر کمی از گازهای دیگر هستند.

مدیریت پسماندهای آلی : صنایع بیوگاز نقش حیاتی در مدیریت پسماندهای آلی ایفا می کنند، زیرا راه حلی پایدار برای تصفیه و استفاده از مواد زاید آلی ارائه می دهند. صنایع بیوگاز بخش مهمی از بخش انرژی های تجدیدپذیر هستند و به کاهش انتشار گازهای گلخانه ای، به حداقل رساندن دفع زباله های آلی و افزایش امنیت انرژی از طریق استفاده از یک منبع انرژی پاک و پایدار کمک می کنند.

مونو دوزینگ پمپ سیپکس

پمپ اندازه گیری حفره ای نوعی پمپ جابجایی مثبت است که برای اندازه گیری و دوز دقیق سیالات استفاده می شود. همچنین به عنوان پمپ حفره ای پیشرونده یا پمپ تک پیچ نیز شناخته می شود. طراحی منحصر به فرد پمپ به آن اجازه می دهد تا نرخ جریان ثابت و دقیقی را ارائه دهد و آن را برای کاربردهایی که دوز دقیق ضروری است، ایده آل می کند.

مونو پمپ سیپکس با ساختار دوزینگ ، شامل یک روتور مارپیچ (یک پیچ) است که در داخل یک استاتور مارپیچ دوتایی (یک آستین لاستیکی یا الاستومری با شکل مکمل) قرار می گیرد. روتور و استاتور مجموعه ای از حفره ها یا محفظه های به هم پیوسته را تشکیل می دهند که سیال را از ورودی به خروجی پمپ حرکت می دهد.

در واقع هر چرخش روتور باعث تغییر حجم حفره ها می شود و در مرحله مکش سیال را به داخل پمپ می کشد و در مرحله تخلیه به بیرون رانده می شود. دبی حجمی مونو دوزینگ پمپ مستقیماً با سرعت چرخش و هندسه حفره ها متناسب است و با تنظیم سرعت چرخش ، پمپ می تواند دقیقاً میزان دوز یا سرعت جریان مایع را کنترل کند.

طراحی پمپ اندازه گیری حفره ای به شکلی است که پمپاژ صاف و روان را فراهم می کند و آن را برای جابجایی سیالات حساس ، مواد ظریف یا مواد حاوی جامدات مناسب می کند. استاتور پمپ معمولاً از الاستومرها یا مواد دیگری ساخته شده است که از نظر شیمیایی با طیف وسیعی از سیالات سازگار هستند و به آن اجازه می دهد تا مایعات مختلف خورنده یا ساینده را کنترل کند.

مونو دوزینگ پمپ ها در واقع یک دوزینگ پمپ با توانایی انتقال سیالات غلیظ می باشد که در صنایع متعددی از جمله غذا و نوشیدنی ، داروسازی ، تصفیه آب ، فرآوری شیمیایی کاربرد دارند و معمولاً برای دوز کردن مواد افزودنی ، مواد شیمیایی یا مواد در مقادیر دقیق استفاده می شوند.
