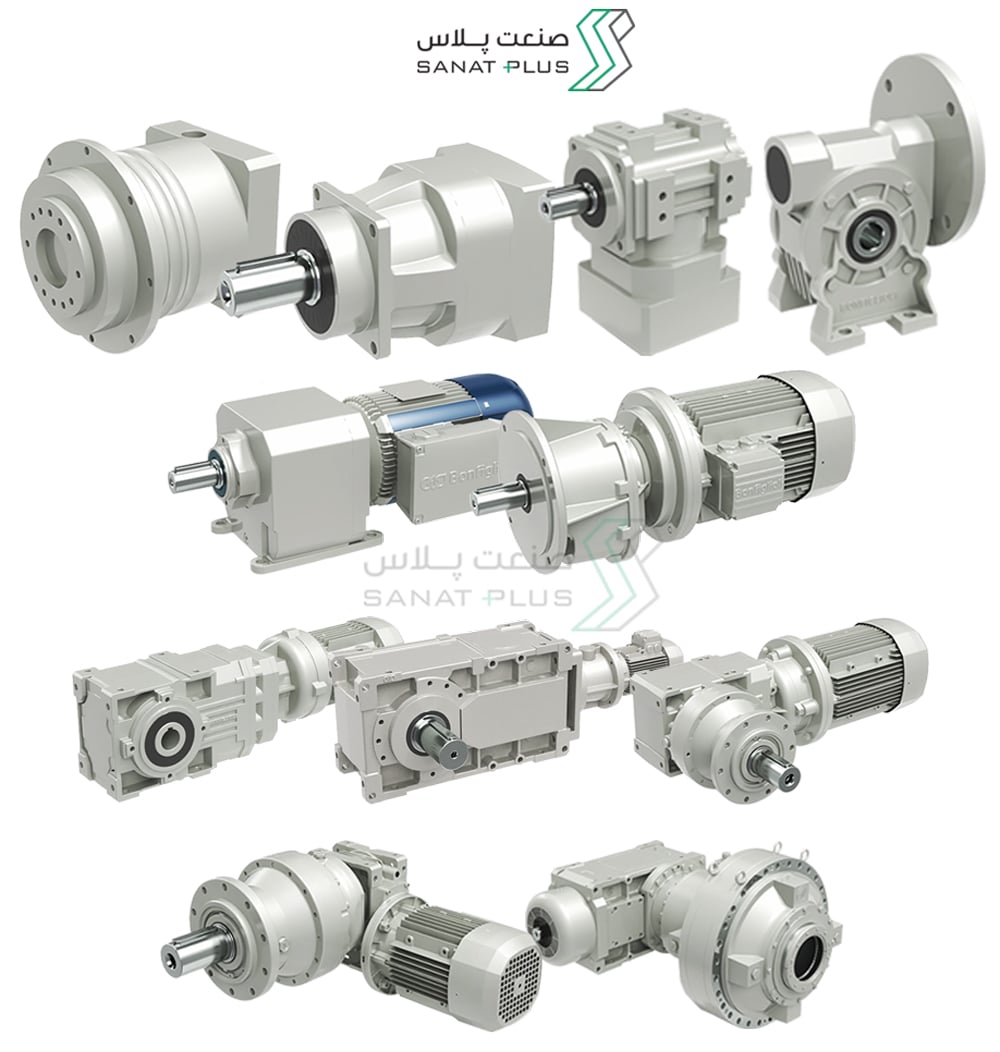

گیربکس بونفیلیولی (Bonfiglioli)

اجزای گیربکس بونفیلیولی (BONFIGLIOLI)

اطلاع و آگاهی از اجزای و قطعات داخلی تجهیزات صنعتی یکی از نکات مهمی می باشد که هنگام انتخاب محصول مورد نظر می تواند به خریدار کمک کند. همچنین شناخت ساختار داخلی گیربکس بونفیلیولی (BONFIGLIOLI) در حفظ ، نگهداری و استفاده صحیح آن محصول کمک بسزایی می کند. اگر بخواهیم اجزای گیربکس بونفیلیولی معرفی کنیم در ابتدا با یه نقش چرخ دنده ها اشاره کرد.

چرخ دنده ها مهم ترین و اصلی ترین عامل در تولید سرعت و گشتاور می باشند که توجه به نوع دنده های آنها گیربکس ها نقش افزاینده یا کاهنده را ایفا میکنند. از دیگر قطعات مهم می توان موارد زیر نام برد :

• یاتاقان
• محور محرک (شفت)
• کاسه نمد
• پوسته گیربکس
• درپوش مخزن روغن

عملکرد گیربکس بونفیلیولی (BONFIGLIOLI)

اگر بخواهیم نحوه عملکرد گیربکس بونفیلیولی را به طور ساده و قابل درک بیان کنیم می توان اینگونه عنوان کرد که در کارخانجات و صنایع گوناگون موتور ها (منبع تولید توان) یکی از اساسی ترین و پرکاربردترین تجهیزات صنعتی محسوب می شوند. با توجه به شرایط ، گاها نیاز می شود که سرعت دورانی و گشتاور منبع تولید توان (موتور) را افزایش و یا کاهش بدهیم. در این شرایط به سراغ گیربکس می رویم.

سرعت و گشتاور دو عامل متغیر اصلی در تعیین قدرت موتور می باشند.

• سرعت دورانی موتور : به میزان سرعت گردش موتور گفته می شود.
• گشتاور : به عاملی که باعث حرکت دورانی یا حرکت چرخشی جسمی حول یک محور می شود یا به شکل ساده تر ؛ به میزان نیروی چرخشی که توسط موتور تولید شده است. گشتاور گفته می شود.

درواقع این گیربکس ها هستند که مابین موتور و مصرف کننده قرار گرفته و با توجه به نوع چرخ دنده های آنها باعث افزایش و یا کاهش سرعت دورانی و گشتاور موتور می شوند. از این رو می توان گیربکس ها را به دو نوع افزاینده و یا کاهنده دسته بندی کرد.

کاربرد گیربکس بونفیلیولی (BONFIGLIOLI)

در محیط های صنعتی ، کارخانجات ، کارگاه ها برای افزایش و یا کاهش گشتاور و سرعت دورانی از انواع گیربکس ها استفاده می شود. به طور مثال اگر منبع تولید توان را یه الکتروموتور در نظر بگیریم که از طریق محور محرک با به یک پمپ کوپله شده است و برای برای کنترل گشتاور و دور موتور نیاز به یک واسط داشته باشیم ، از گیربکس ها استفاده می کنیم

گیربکس ما بین موتور و پمپ قرار گرفته و از طریق شفت و یا فلنج از یک طرف با موتور و از طرف دیگر به پمپ متصل می شود و وظیفه افزایش و یا کاهش سرعت و گشتاور را بر عهده می گیرد.

با توجه به توضیحات داده شده می توان اینگونه عنوان کرد که کاربرد انواع گیربکس بونفیلیولی در صنایع مختلفی همانند صنایع نفتی و گازی ، پتروشیمی ها ، صنایع فولاد ، صنایع چوب ، صنایع دارویی ، آرایشی و بهداشتی ، صنایع نساجی و … بسیار پرکاربرد و حیاتی می باشد.

کاربرد گیربکس بونفیلیولی در تولید توان و عملکرد موتور

گیربکس ها نقش بسیار حیاتی در عملکرد و تولید توان موتور ها دارند. گیربکس بونفیلیولی به عنوان یکی از تجهیزات صنعتی اساسی، در این زمینه نقش مهمی ایفا می کند. گیربکس ها، به عنوان پل ارتباطی بین موتور و دستگاه های مصرف کننده، از طریق تنظیم سرعت و گشتاور، توانایی تنظیم و بهینه سازی عملکرد موتور را دارند.

دقت بالا، عملکرد بهینه و انعطاف پذیری در کاربرد های مختلف، از مشخصات گیربکس بونفیلیولی است که آن را به یکی از بهترین گزینه ها برای تنظیم سرعت و گشتاور در موتور ها تبدیل کرده است. در نتیجه در مورد خرید تجهیزات صنعتی، گیربکس بونفیلیولی از جمله انتخاب های اساسی است.

همچنین، کاربرد انواع گیربکس بونفیلیولی در صنایع گوناگون، شامل استفاده های گسترده از آن ها در بخش های مختلف از صنایع مانند صنایع خودرو سازی، صنایع معدنی و صنایع ساختمانی است. گيربكس بونفیلیولی کرانویل با قابلیت ها و مشخصات ویژه‌ای که دارند، به‌طور موثر در بهبود کارایی و عملکرد موتور ها و دستگاه های صنعتی مورد استفاده قرار می گیرند.

همینطور، مزایای گیربکس بونفیلیولی شامل قابلیت تنظیم دقیق سرعت، افزایش گشتاور و کاربرد در شرایط مختلف محیطی و صنعتی است. اجزای گیربکس بونفیلیولی که شامل دنده ها، محور ها و بلوک های مختلف است، عملکرد یکپارچه و بهینه را فراهم می کنند.

کاربرد گیربکس بونفیلیولی در تنظیم سرعت و گشتاور موتور

گیربکس های صنعتی مانند گیربکس SEW یک نقش بسیار حیاتی در تنظیم سرعت و گشتاور موتور ها دارند. این گیربکس ها مانند الکتروگیربکس بونفیلیولی حلزونی عملکرد بی نظیری را ارائه می دهند.

این گیربکس ها با الکترو گیربکس بونفیلیولی حلزونی که قابلیت کنترل دقیق سرعت را دارند، در صنایع مختلف به کار می روند. عملکرد گیربکس بونفیلیولی حلزونی، با اجزای متنوعی که شامل دنده ها، محور ها و کلاچ های مختلف است، شامل تنظیم و بهینه سازی عملکرد موتور می‌شود. کاتالوگ گیربکس بونفیلیولی نیز شامل مشخصات دقیق این گیربکس ها است که به کاربران کمک می کند تا گزینه‌ی مناسب برای نیاز های خود را انتخاب کنند.

در خرید گیربکس بونفیلیولی، اهمیت مواردی مانند عملکرد، نوع (مانند گیربکس بونفیلیولی حلزونی) و قیمت گیربکس بونفیلیولی بسیار مورد توجه قرار می گیرد. این گیربکس ها با توانایی تنظیم سرعت و گشتاور موتور ها، از جمله انتخاب های مهم برای صنایع مختلف مانند صنایع خودرو سازی، صنایع ساختمانی و صنایع فلزی هستند. گیربکس بونفیلیولی حلزونی با قابلیت های منحصر به فرد، مانند دقت بالا و عملکرد بهینه، جزء گزینه های مورد توجه در تنظیم سرعت و گشتاور موتور ها محسوب می شود.

کاربرد گیربکس بونفیلیولی در افزایش یا کاهش سرعت دورانی موتور

یکی از عوامل اساسی در تنظیم سرعت دورانی موتور ها،گیربکس ها هستند. این گیربکس ها، از جمله گیربکس بونفیلیولی هلیکال و گیربکس بونفیلیولی دور متغیر، نقش حیاتی در افزایش و یا کاهش سرعت دورانی موتور ها دارند.

در افزایش یا کاهش سرعت دورانی موتور ها کاربرد انواع گیربکس بونفیلیولی بسیار گسترده است. به عنوان مثال، گیربکس بونفیلیولی هلیکال با دنده های خاص خود، امکان تنظیم سرعت موتور ها را فراهم می کند. این گیربکس با اصول هلیکال دنده ها، عملکرد بهینه و صاف را ارائه می دهد که در کاربرد های مختلف از جمله خطوط تولید، ماشین آلات و برنامه های صنعتی مورد استفاده قرار می گیرد.

با امکان تغییر دوران موتور، گیربکس بونفیلیولی دور متغیر، از قابلیت های منحصر به فردی برخوردار است. این گیربکس، با امکان تغییر سرعت دورانی به صورت پیوسته، برای برنامه هایی که نیاز به تنظیم دقیق سرعت دارند، بسیار مناسب است. این امکان تنظیم، برای کاربرد های صنعتی و خودرو سازی اهمیت زیادی دارد.

اما، نکاتی همچون معایب و نقاط ضعف نیز باید در خرید گیربکس مد نظر قرار گیرد. برخی از معایب گیربکس بونفیلیولی شامل قیمت بالا، نیاز به نگهداری دقیق و مصرف بالای روغن هستند. این موارد می توانند در استفاده و نگهداری گیربکس بونفیلیولی کرانویل مشکلاتی ایجاد کنند که نیازمند راهکار های مدیریتی و توجه دقیق به جزئیات هستند.

در نهایت، اهمیت گیربکس ها در تنظیم سرعت دورانی موتور ها و کاربرد آن ها در صنایع مختلف، امکان تنظیم را برای کاربران فراهم می کند، اما نیازمندی به ارزیابی دقیق و انتخاب هوشمند برای انتخاب گیربکس مناسب برای هر نوع کاربرد دارد.

انواع گیربکس بونفیلیولی (BONFIGLIOLI)

همانطور که در بخش قبلی اشاره کردیم ، گیربکس بونفیلیولی (BONFIGLIOLI) از لحاظ عملکرد به دو دسته افزاینده و کاهنده تقسیم می شوند. گیربکس های افزاینده توان مکانیکی را از موتور دریافت کرده و سرعت دورانی آن را افزایش داده و از آنجایی که سرعت دورانی با گشتاور رابطه ی عکس دارد. باعث کاهش گشتاور می شود. از این رو به این واسط ها گیربکس های دور بالا نیز می گویند.

گیربکس های کاهنده عملکردی عکس گیربکس های افزاینده دارند. با توجه به ساختار و نوع دنده های داخلی آنها با دریافت توان مکانیکی از موتور سرعت دورانی را کاهش و در مقابل گشتاور را افزایش می دهد.

انواع مدل های گیربکس بونفیلیولی

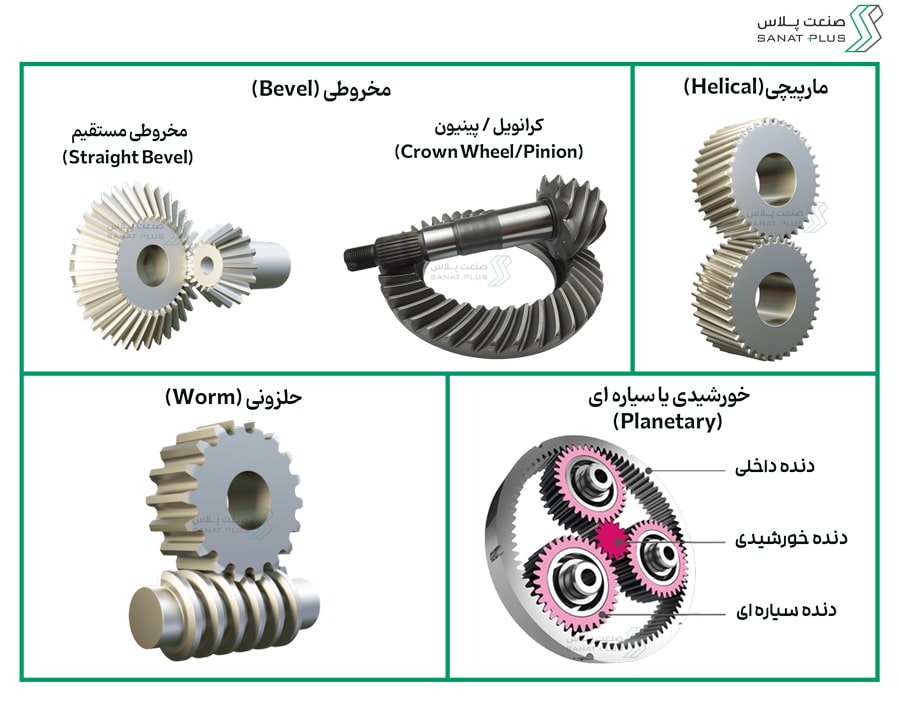

گیربکس های صنعتی با توجه به نوع شفت (محور محرک) در سه نوع : شفت مستقیم (In-Line) ، شفت بغل (Right Angel) و شفت موازی یا آویز (Parallel) تولید می شوند. نوع و نحوه ی قرارگیری چرخ دنده ها در گیربکس عامل اصلی کاربرد آن ها می باشند درواقع گیربکس های افزاینده و کاهنده بر اساس نوع و ساختار دنده ها ، فعالیت می کنند. انواع گیربکس بونفیلیولی بر اساس ساختار چرخ دنده به شرح ذیل می باشد :

• مارپیچ (Helical)
• حلزونی که گاها با نام های مکعبی یا کتابی شناخته می شود (Worm)
• مخروطی (Bevel)
• خورشیدی یا سیاره ای (Planetary)

در ادامه به معرفی هر کدام از این مدل ها می پردازیم.

گیربکس بونفیلیولی مدل شفت مستقیم (In-Line)

در ساختار داخلی گیربکس بونفیلیولی (BONFIGLIOLI) ، شفت خروجی گیربکس و الکتروموتور در یک راستا قرار میگیرند ، همچنین دنده های بکار رفته در این گیربکس ها از نوع هلیکال (مارپیچ) و یا خورشیدی (Planetary) می باشد. سطح تماس و درگیری چرخ دنده های این گیربکس ها نسبت به مدل های دیگر بیشتر بوده از این رو دستگاه هلیکال نرمتر و بی صداتر فعالیت می کند.

مدل های با شفت مستیقیم یا هلیکال در سری های EVOX CP ، AS و C تولید می شوند.

مدل های شفت مستقیم با دنده های خورشیدی در سری های TQ – MP -TQF – TQW- SL – LC – TQFE – MPE – BMS روانه بازار می شوند.

گیربکس هلیکال بونفیلیولی مدل EVOX

مدل EVOX یکی از سری های پرکاربرد می باشد. این گیربکس با نسبت دنده ی 2 . 3 تا 187 و با حداکثر گشتاور 335 نیوتن/متر از نوع دنده مارپیچی (هلیکال) می باشد. این دستگاه با موتور های مختلف هم به صورت فلنج دار و هم به صورت پایه فلنج کوپل می شود. جنس شفت این گیربکس استیل ضد زنگ می باشد. از دیگر ویژگی های گیربکس بونفیلیولی (BONFIGLIOLI) ضد انفجار بودن آن اشاره کرد.

گیربکس هلیکال بونفیلیولی مدل AS

یکی دیگر از مدل های شفت موازی گیربکس بونفیلولی (BONFIGLIOLI) سری AS می باشد. این گیربکس از 50 تا 12000 نیوتن/متر گشتاور تولید میکند. توان مکانیکی این گیربکس از 0.09 تا 222 کیلووات می باشد. همچنین ضریب دنده آن 4.34 تا 202.1 می باشد.

گیربکس هلیکال بونفیلیولی مدل C

از مشخصات فنی گیربکس بونفیلیولی (BONFIGLIOLI) می توان ضد انفجار بودن بودن این گیربکس با خروجی فلنج دار و پایه دار اشاره کرد. گشتاور تولیدی در این گیربکس از 45 تا 12000 نیوتن/متر می باشد. توان مکانیکی قابل انتقال 0.09 تا 213 کیلووات با ضریب دنده 2.6 تا 1.481 از دیگر اطلاعات مهم این دستگاه بوده و شکل ظاهری آن را در تصویر زیر مشاهده می کنید.

گیربکس خورشیدی بونفیلیولی در سری مختلف

مدل های گیربکس خورشیدی BONFIGLIOLI در سری های مختلف یکی از انواع گیربکس بونفیلیولی محسوب و در بازار فروش گیربکس بونفیلیولی به صورت گسترده عرضه می شوند. گیربکس بونفیلیولی خورشیدی و گیربکس بونفیلیولی آویز، در سری های مختلفی تولید و عرضه می شوند.

یکی از انواع مهم و پر کاربرد گیربکس ها، گیربکس بونفیلیولی خورشیدی است که در سری های متنوعی مانند TQ، MP، TQF، TQW، SL، LC، TQFE، MPE، و BMS تولید و بازاریابی می شود. این گیربکس با استفاده از دنده های خورشیدی، از مکانیسم های خاص برای انتقال نیرو و تنظیم سرعت استفاده می کند. تنوع در این مدل ها نسبت به نسبت دنده و گشتاور، امکان انتخاب بهترین گزینه برای نیاز های مختلف صنعتی را فراهم می کند.

گیربکس بونفیلیولی آویز نیز از انواع دیگر گیربکس های این شرکت است که در برخی از سری های خاص این محصول قرار دارد.

فروش گیربکس بونفیلیولی از این دو نوع، یعنی خورشیدی و آویز، در بازار های صنعتی با توجه به نیاز های متنوع صنایع مختلف، به صورت گسترده صورت می گیرد. تنوع و امکان انتخاب مدل های مناسب برای هر نوع کاربرد، از جمله مهم ترین ارزش هایی است که باعث موفقیت و پر طرفداری این گیربکس ها در بازار می شود.

گیربکس خورشیدی بونفیلیولی مدل TQ

گشتاور در این مدل 1,850 تا 15,000 نیوتن متر می باشد

کلاس حفاظتی IP65

ضریب دنده 1 stage: 3 … 10 – 2 stages: 16 … 100

از ویژگی های مهم گیربکس بونفیلیولی (BONFIGLIOLI) می توان به لرزش کم آن اشاره کرد. شکل ظاهری این دستگاه را در ادامه مشاهده میکنید.

گیربکس خورشیدی بونفیلیولی مدل MP

مدل MP در 7 سایز تولید شده و در دسته ی گیربکس های افزاینده قرار می گیرد. که میزان گشتاور در آنها متفاوت است. گشتاور این سری ها از 20 تا 1000 نیوتن/متر می باشد. سرعت دورانی این دستگاه 6000 دور در دقیقه و ضریب دنده 3 … 1000 از مشخصات فنی گیربکس بونفیلیولی (BONFIGLIOLI) محسوب می شوند.

گیربکس خورشیدی بونفیلیولی مدل TQF

TQF یکی از مدل های با ساختار چرخ دنده خورشیدی گیربکس بونفیلیولی (BONFIGLIOLI) می باشد که با افزایش سرعت دورانی موتور و انتقال آن به مصرف کننده ، به عنوان گیربکس افزاینده شناخته می شود. این مدل نیز در 5 سایز مختلف تولید شده که گشتاور آنها از 30 تا 800 نیوتن/متر متغیر می باشد.

گیربکس خورشیدی بونفیلیولی مدل TQW

گیربکس بونفیلیولی (BONFIGLIOLI) مدل TQW در 6 سایز 060 ، 070 ، 090 ، 160 ، 200 ، 250 میلیمتری تولید و 30 تا 155 نیوتن/متر گشتاور تولید می کنند. ضریب دنده آن ها 9 تا 100 می باشد. این گیربکس دارای گواهی IP65 بوده و به عنوان یک گیربکس افزاینده تا 6000 دور در دقیقه سرعت دوران را افزایش می دهد.

گیربکس خورشیدی بونفیلیولی مدل SL

مدل SL در 3 سایز 070 ، 090 ، 120 تولید می شود که ضرایب دنده آنها 1 stage: 3 … 10 ، 2 stages: 9 … 100 می باشد. کلاس حفاظتی گیربکس بونفیلیولی (BONFIGLIOLI) سری SL IP55 , بوده و خروجی آن به صورت پولی (جهت استفاده در نوار نقاله ها) می باشد.

سرعت دورانی در این دستگاه تا 6000 دور در دقیقه می رسد.

گیربکس خورشیدی بونفیلیولی مدل LC

یکی دیگر از گیربکس های با ساختار خورشیدی برند بونفیلیولی سری LC می باشد. این سری در 9 سایز مختلف تولید می شود.

ضریب دنده : 3 تا 10 1Stage :   , 16 تا 100 2Stages :

سرعت دورانی : 6000 دور در دقیقه

کلاس حفاظتی : IP54

گیربکس خورشیدی بونفیلیولی مدل TQFE

مدل TQFE گیربکس بونفیلیولی (BONFIGLIOLI) یکی از گیربکس های خورشیدی بوده که خروجی آن به صورت فلنج می باشد.

سرعت دورانی : 6000 دور در دقیقه

کلاس حفاظتی : IP54

ضریب دنده : 3 تا 10 1Stage :   , 9 تا 100 2Stages :

شکل ظاهری این دستگاه را در تصویر زیر مشاهده می کنید.

گیربکس خورشیدی بونفیلیولی مدل MPE

سری MPE در سایزهای 040 ، 060 ، 080 ، 120 تولید میشوند. کلاس حفاظتی گیربکس بونفیلیولی (BONFIGLIOLI) IP54 می باشد. ضریب دنده آن 3 تا 10 1Stage : و 9 تا 100 2Stages : بوده و تا 6000 دور در دقیقه سرعت دروانی آن می باشد. شکل ظاهری این دستگاه را در تصویر زیر مشاهده می کنید.

گیربکس خورشیدی بونفیلیولی مدل BMS

مدل BMS در دسته ی موتور گیربکس ها قرار میگیرد. این دستگاه دارای سنسورهای دمایی PTC , KTY 84-130, PT1000 بوده و گشتاوری معادل 45 تا1.200 نیوتن/متر تولید می کند.

ولتاژ : 220 تا400 ولت(AC) با 14 مدل موتور مختلف

سرعت دوران خروجی : 50 تا 1500 دور بر دقیقه

طول دستگاه : 157 تا 486 میلیمتر

کلاس حفاظتی : IP65

گیربکس بونفیلیولی مدل شفت بغل (Right Angle)

دلیل نامگذاری این مدل از گیربکس ها به خاطر زاویه ی قرارگیری شفت خروجی موتور و گیربکس می باشد که در زاویه 90 درجه ای نسبت به هم قرار می گیرند. ساختار داخلی و نحوه ی قرارگیری چرخ دنده های گیربکس بونفیلیولی (BONFIGLIOLI) شفت بغل به اشکال زیر تولید می شوند :

• حلزونی : این گیربکس ها در سری های VF/W تولید میشوند.
• مخروطی (Bevel) : در سری های A , HDO ساخته می شوند.
• خورشیدی : در سری های TR , TQK , KR , LCK , TQFEK , MPEK تولید می شوند.
• خورشیدی /مخروطی : 3/A , 3/H
• خورشیدی/حلزونی : 3/V

گیربکس حلزونی بونفیلیولی مدل VF/W

ساختار گیربکس حلزونی از یک ماردون حلزونی شکل و یک دنده ی برنجی تشکیل شده است. ماردون و چرخ دنده در زاویه ی 90 درجه ای هم قرار گرفته اند. مدل VF/W گیربکس بونفیلیولی (BONFIGLIOLI) در دسته ی گیربکس هایی قرار می گیرد که ساختار آنها از دنده های حلزونی استفاده شده است. این دستگاه دارای گواهی ATEX بوده و برای محیط های که خطر انفجار است مناسب می باشد. نویز کم ، با گشتاوری معادل 7 تا 7100 نیوتن/متر ، توان مکانیکی قابل انتقال 75 کیلووات و با ضریب دنده 7 …. 100 از دیگر مشخصات فنی این مدل می باشد.

گیربکس مخروطی بونفیلیولی سری A

از دیگر نمونه های گیربکس بونفیلیولی (BONFIGLIOLI) شفت بغل سری A می باشد. ساختار داخلی گیربکس های مخروطی انواع مختلفی دارند. که زاویه و گام دنده های چرخ دنده ها ، آنها را از یکدیگر متمایز می کند.

چرخ دنده های مخروطی انواع مختلفی دارند از جمله کرانویل/پینیون ، مخروطی مستقیم ، زرول ، میتره و … از این رو گاها به گیربکس های مخروطی ، (Bevel) یا کرانویل پینیون گفته می شود. زاویه قرارگیری چرخ دنده ها در زاویه 90 درجه ای و عمود نسبت به هم قرار دارند.

گشتارو این مدل از 100 تا 14000 نیوتن/متر با ضریب دنده 4.9 ….1.715 و گواهی ATEX ، توان مکانیکی معادل 0.22 تا 150 کیلووات در خروجی تأمین میکند.

گیربکس مخروطی بونفیلیولی سری HDO

یکی از قدرتمندترین سری های گیربکس بونفیلیولی (BONFIGLIOLI) سری HDO می باشد. گشتاور تولیدی در این گیربکس از 8,990 … 209,000 نیوتن/متر بوده و با گواهی ATEX مناسب برای صنایع مختلف می باشد.

گیربکس شفت بغل خورشیدی بونفیلیولی (BONFIGLIOLI)

سری های خورشیدی شفت بغل گیربکس بونفیلیولی (BONFIGLIOLI) در مدل های زیر تولید می شود :

• چرخ دنده ای خورشیدی : TR , TQK , KR , LCK , TQFEK , MPEK
• چرخ دنده خورشیدی/مخروطی : 3/A و 3/H
• چرخ دنده خورشیدی/حلزونی : 3/V

در ساختار این گیربکس ها از چند چرخ دنده ای سیاره ای یه چرخ دنده ی خورشیدی که درون یک چرخ دنده ی رینگی دنده داخلی قرار گرفته اند ، تشکیل شده است. در ادامه مشخصات فنی این گیربکس ها را مشاهده می کنید.
